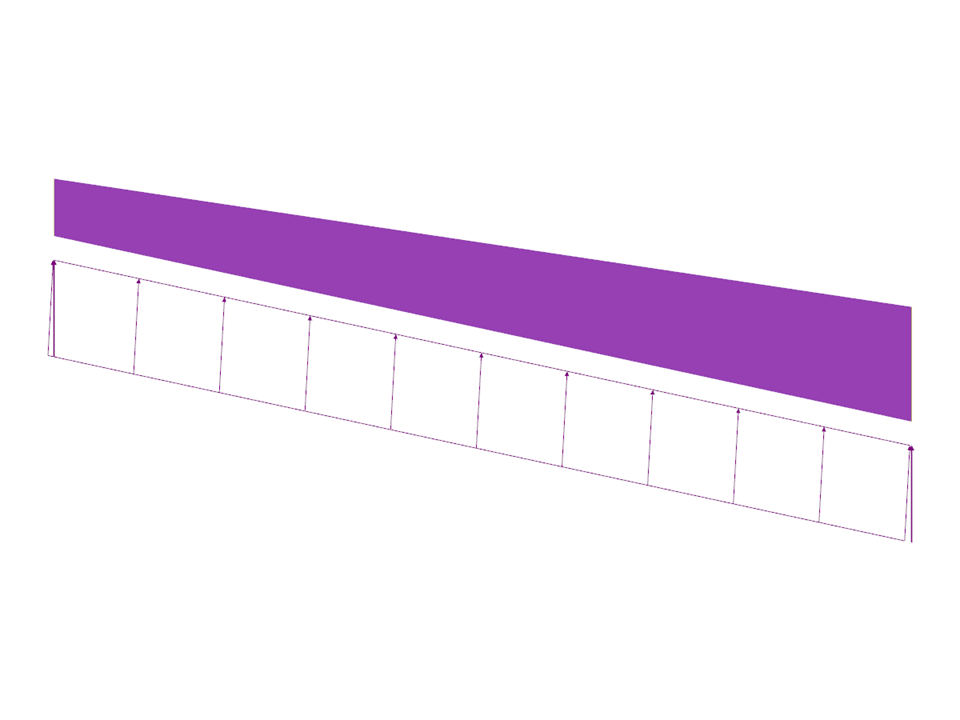

Une poutre en bois, renforcée de deux plaques en acier à ses extrémités, est chargée par la pression. Les fibres de bois sont parallèles au côté supérieur chargé de la poutre. La surface plastique est décrite selon la théorie de plasticité de Tsai-Wu.
Exemple de vérification 000011 | 2
| Nombre de nœuds | 8 |
| Nombre de lignes | 10 |
| Nombre de surfaces | 3 |
| Nombre de cas de charge | 2 |
| Cotation fonctionnelle | 10,010 x 0,000 x 1,200 m |
| Version du logiciel | 5.03.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
