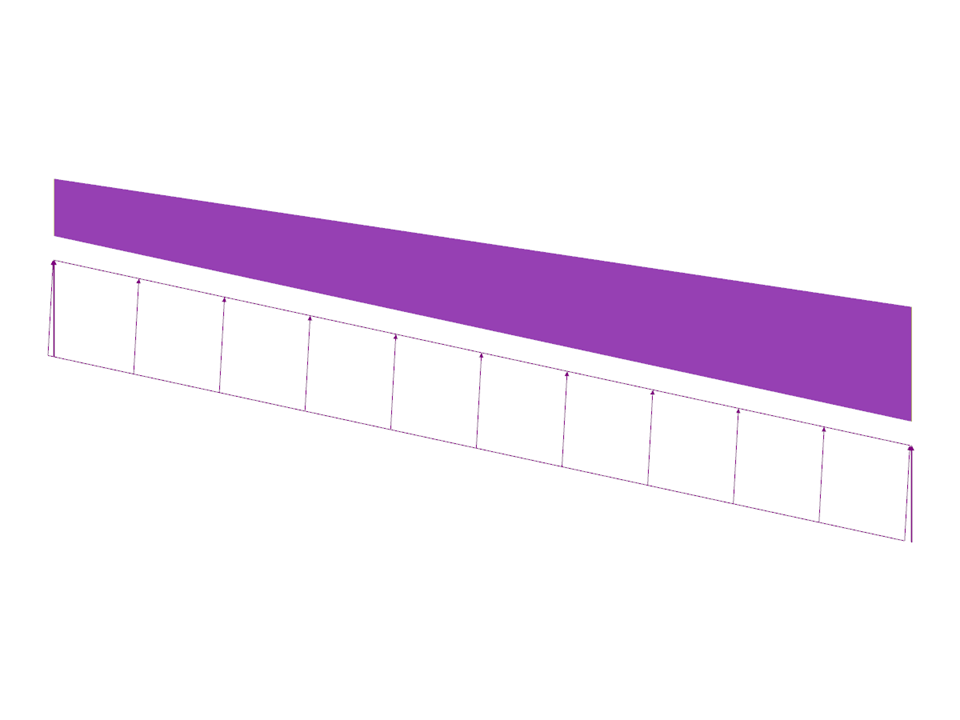

Drewniana belka, wzmocniona na końcach dwiema stalowymi płytami, jest obciążona parciem. Włókna drewna są równoległe do obciążonej górnej części belki. Powierzchnia plastyczna jest opisana zgodnie z teorią plastyczności Tsai-Wu.
Przykład weryfikacji 000011 | 2
Liczba węzłów | 8 |
Liczba linii | 10 |
Liczba powierzchni | 3 |
Ilość przypadków obciążenia | 2 |
Wymiarowanie | 10,010 x 0,000 x 1,200 m |
Wersja programu | 5.03.00 |
