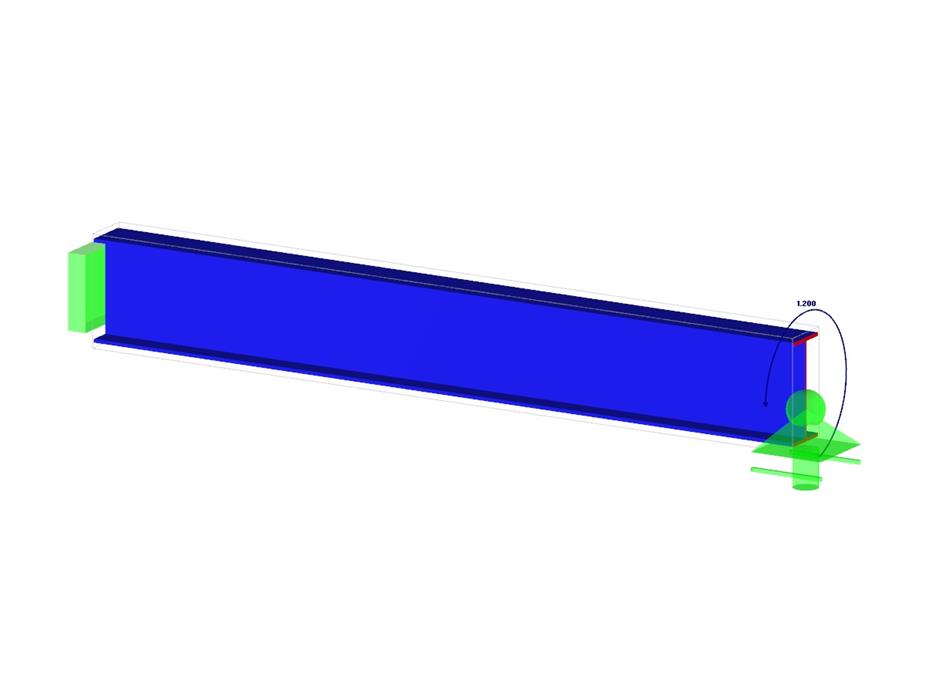

La barre avec les conditions aux limites données est chargée avec le moment et l'effort normal. En négligeant son poids propre, déterminez la déformation de torsion maximale de la poutre ainsi que son moment de torsion interne défini comme la somme du moment de torsion primaire et du moment de torsion causé par l'effort normal. Comparez ces valeurs en supposant ou en négligeant l'influence de l'effort normal.
Exemple de vérification 000054 | 1
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,206 t |
| Cotation fonctionnelle | 3,000 x 0,000 x 0,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
