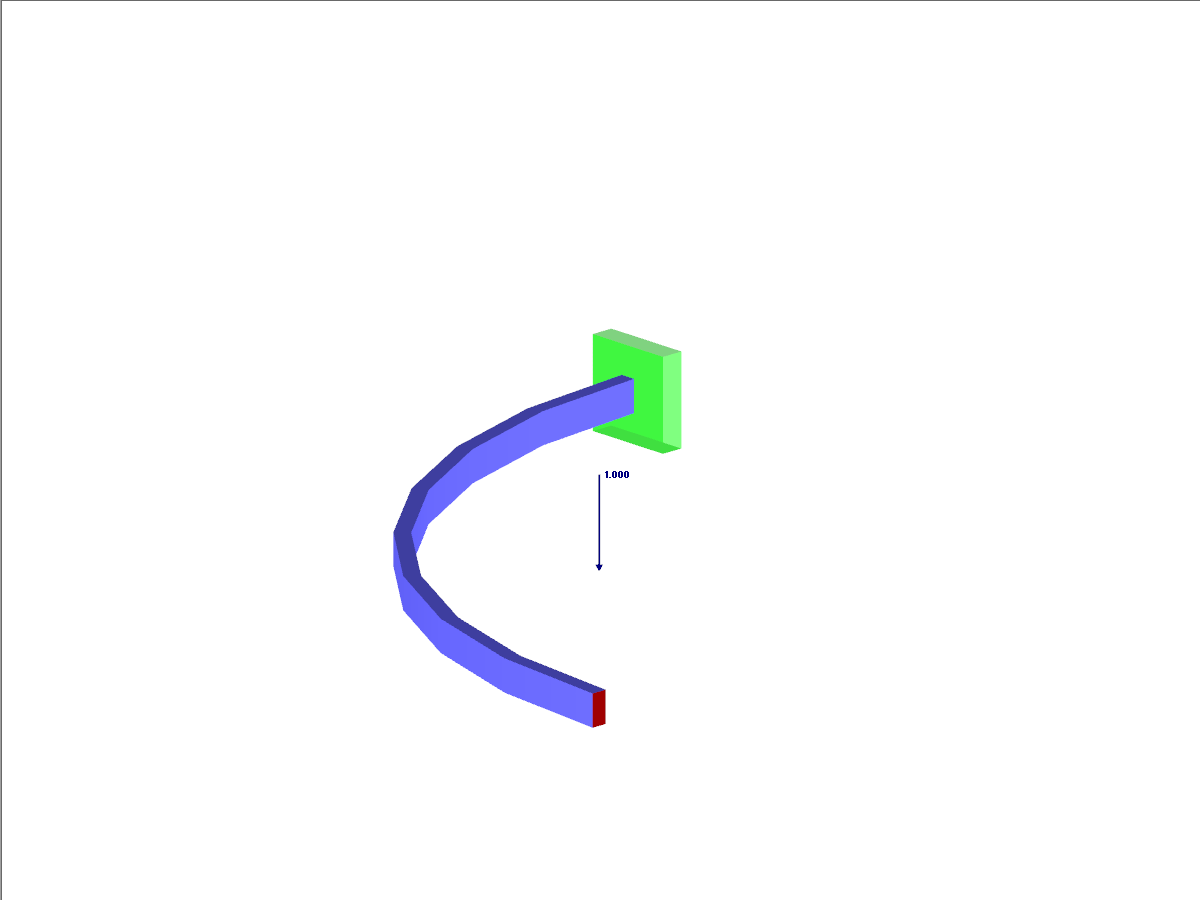

Une poutre quart de cercle de section rectangulaire est chargée par une force hors plan. Cette force provoque un moment fléchissant, un moment de torsion et une force transversale. Déterminez la flèche totale de la poutre courbe en négligeant le poids propre.

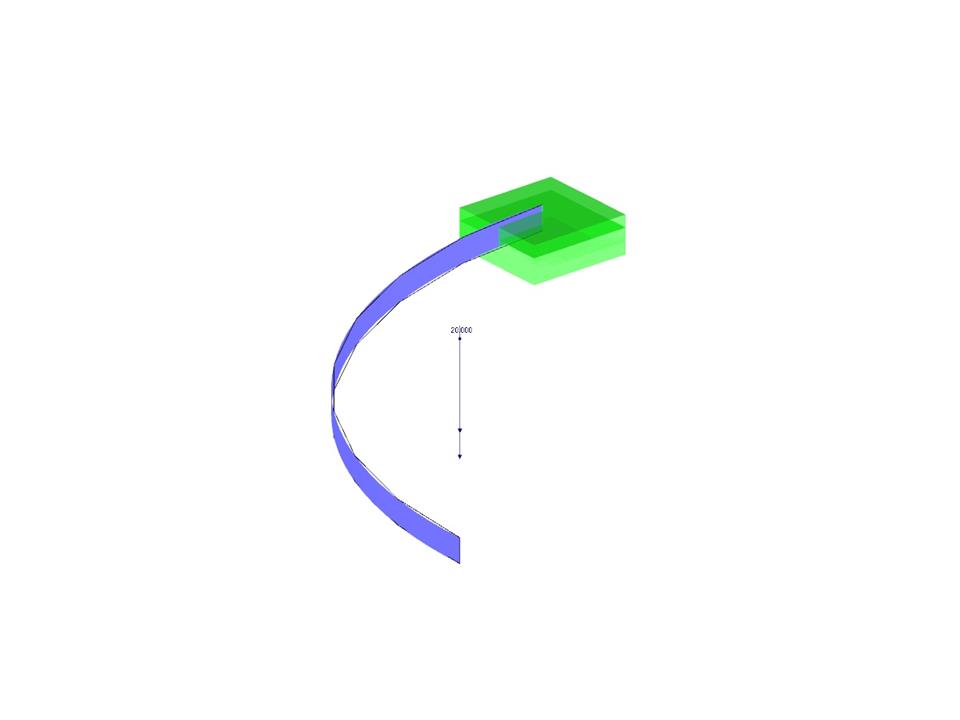

Exemple de vérification 000086 | 3
| Nombre de nœuds | 6 |
| Nombre de lignes | 4 |
| Nombre de surfaces | 1 |
| Nombre de cas de charge | 1 |
| Poids total | 0,015 t |
| Cotation fonctionnelle | 1,419 x 1,419 x 0,469 m |
| Version du logiciel | 5.12.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
