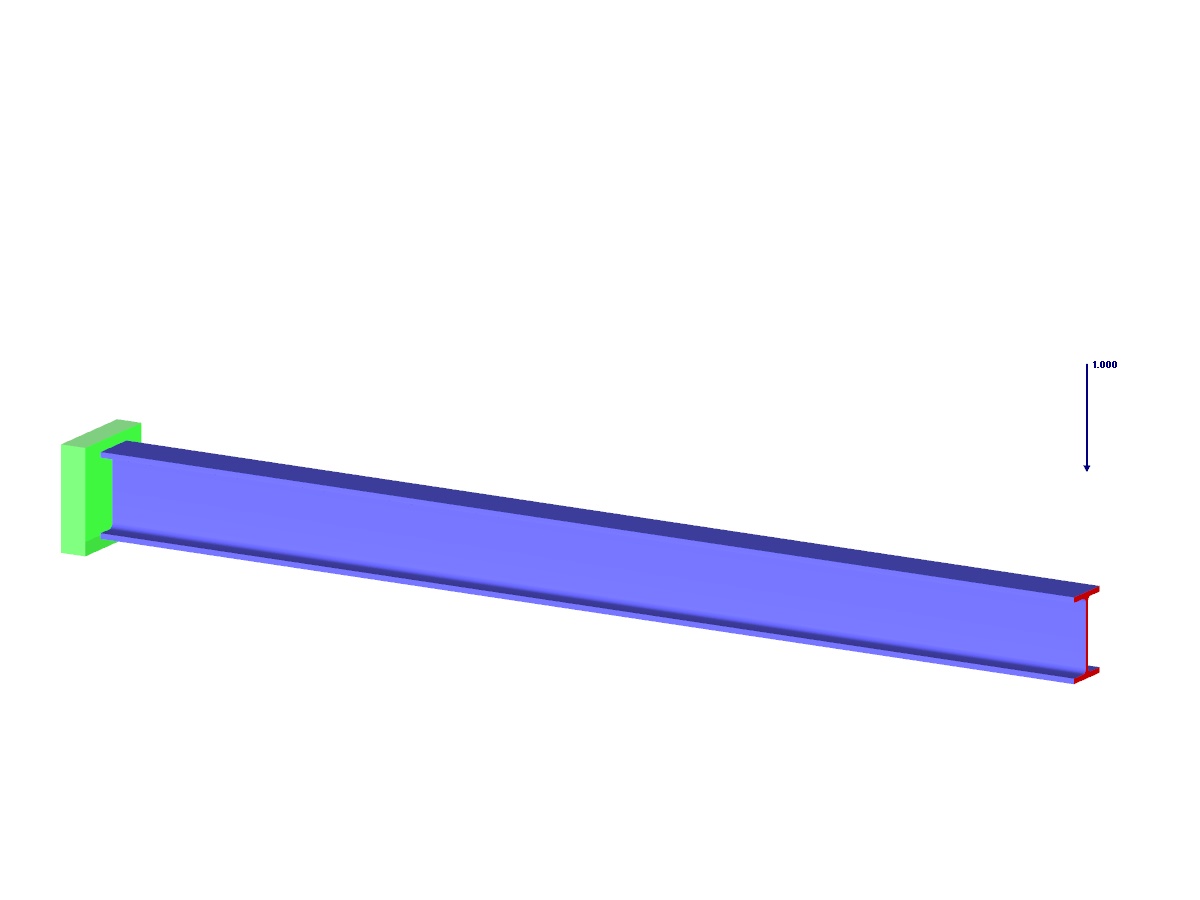

Analyse de l'historique de temps d'une poutre en porte-à-faux (système SDOF) activée par une fonction périodique. Les déformations verticales et les accélérations calculées grâce à l'intégration directe et à l'analyse modale dans RF-/DYNAM Pro - Forced Vibrations sont comparées à la solution analytique.
Exemple de vérification 000104 | 2
| Nombre de nœuds | 2 |
| Nombre de barres | 1 |
| Nombre de cas de charge | 1 |
| Poids total | 0,006 t |
| Cotation fonctionnelle | 1,027 x 0,054 x 0,054 m |
| Version du logiciel | 8.05.33 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
