Manuel en ligne RFEM | Surfaces

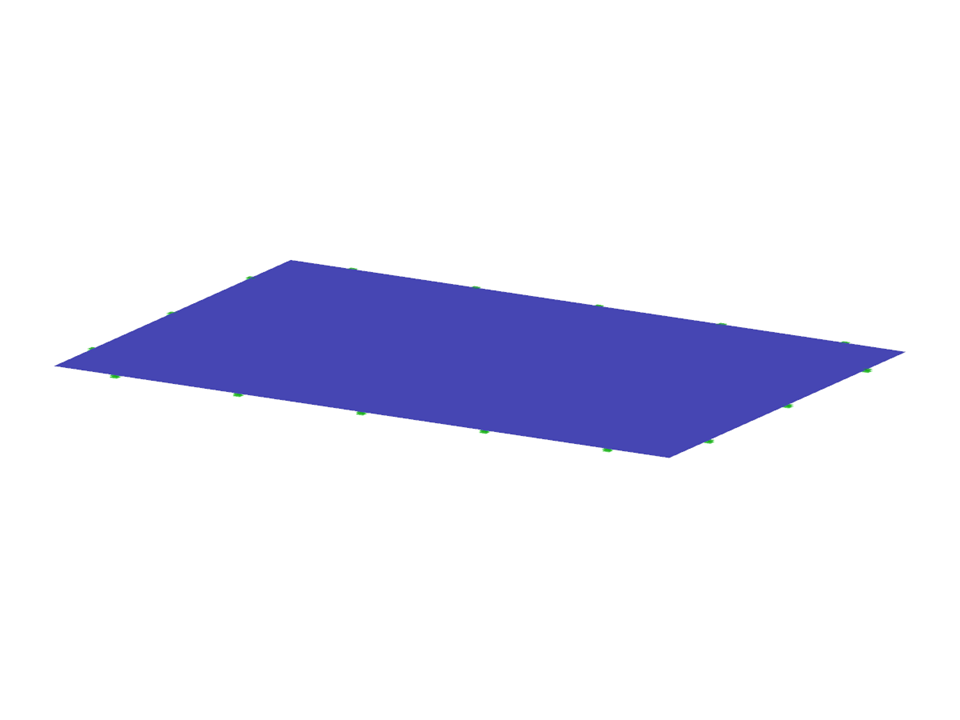

Une membrane rectangulaire est mise en tension par une force linéique. Déterminer les fréquences propres de la membrane
Exemple de vérification 000107 | 1
| Nombre de nœuds | 4 |
| Nombre de lignes | 4 |
| Nombre de surfaces | 1 |
| Nombre de cas de charge | 1 |
| Poids total | 0,012 t |
| Cotation fonctionnelle | 1,500 x 1,000 x 0,000 m |
| Version du logiciel | 5.09.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
