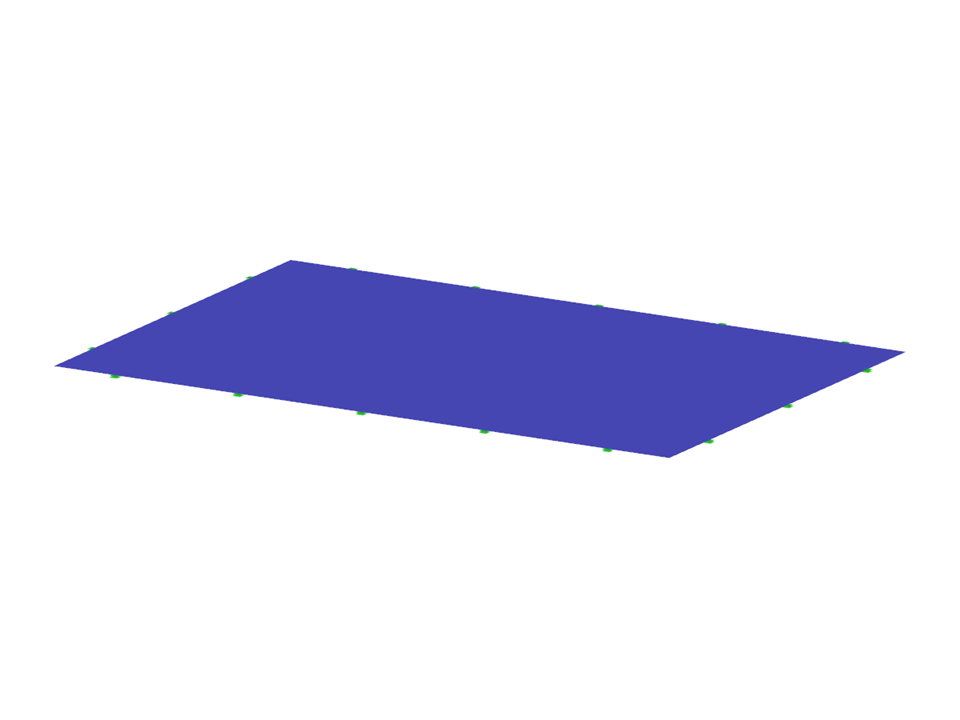

Membrana prostokątna jest rozciągana przez siłę liniową. Wyznacz częstotliwości drgań własnych membrany.
Przykład weryfikacji 000107 | 1
| Liczba węzłów | 4 |
| Liczba linii | 4 |
| Liczba powierzchni | 1 |
| Ilość przypadków obciążenia | 1 |
| Ciężar całkowity | 0,012 t |
| Wymiarowanie | 1,500 x 1,000 x 0,000 m |
| Wersja programu | 5.09.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
