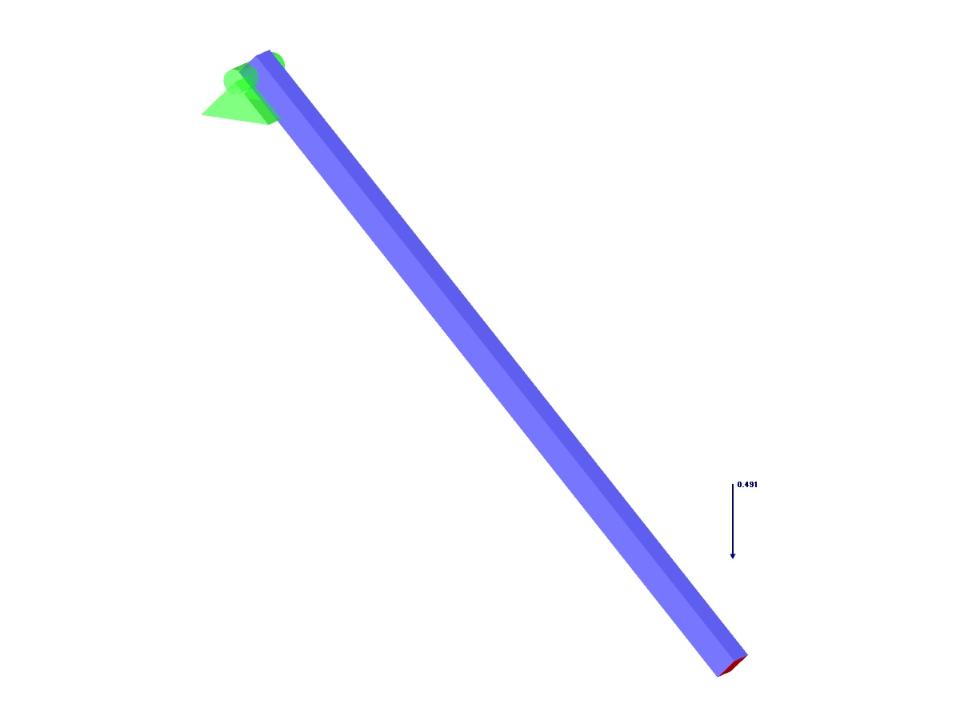

Le pendule mathématique est composé d'une corde de poids zéro et d'un point de masse à son extrémité. Le pendule est d'abord fléchissant. Déterminez l'angle du câble au moment donné.
Exemple de vérification 000118 | 1
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de cas de charge | 1 |
| Poids total | 0,028 t |
| Cotation fonctionnelle | 1,050 x 0,099 x 1,050 m |
| Version du logiciel | 5.09.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
