Structures en plaques pliées | Plaque pliée en pyramide avec raidisseur vertical | Plan au sol rectangulaire

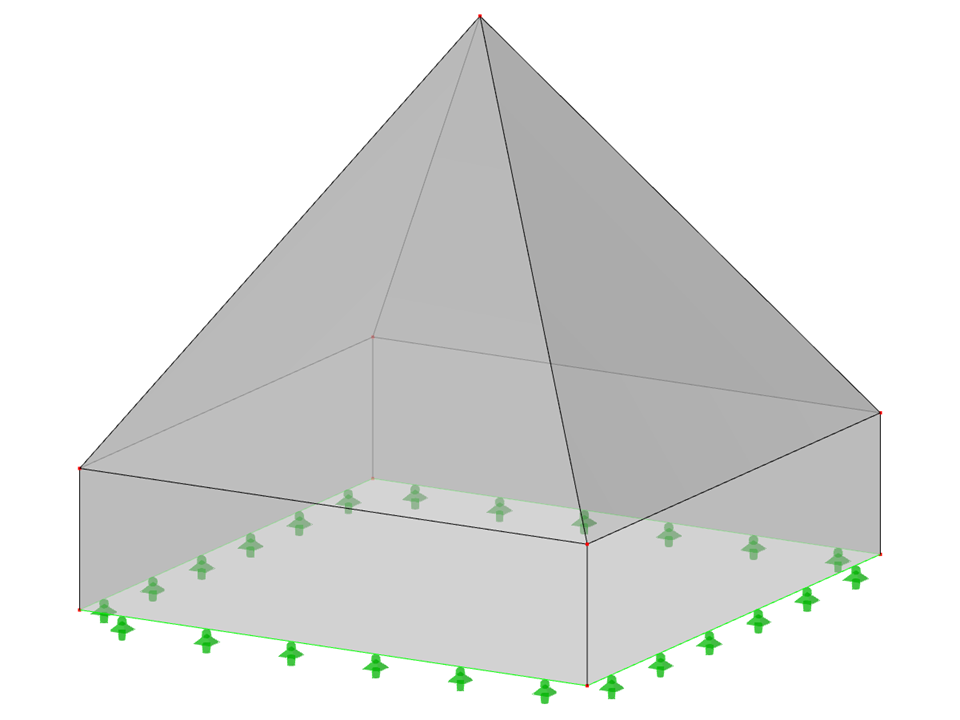

FPC001 | Toiture pyramidale avec murs en treillis
Non disponible au téléchargement
Projet client / vue uniquement
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 9 |
| Nombre de lignes | 16 |
| Nombre de barres | 0 |
| Nombre de surfaces | 8 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 14,817 t |
| Cotation fonctionnelle | 4,000 x 4,000 x 4,000 m |
