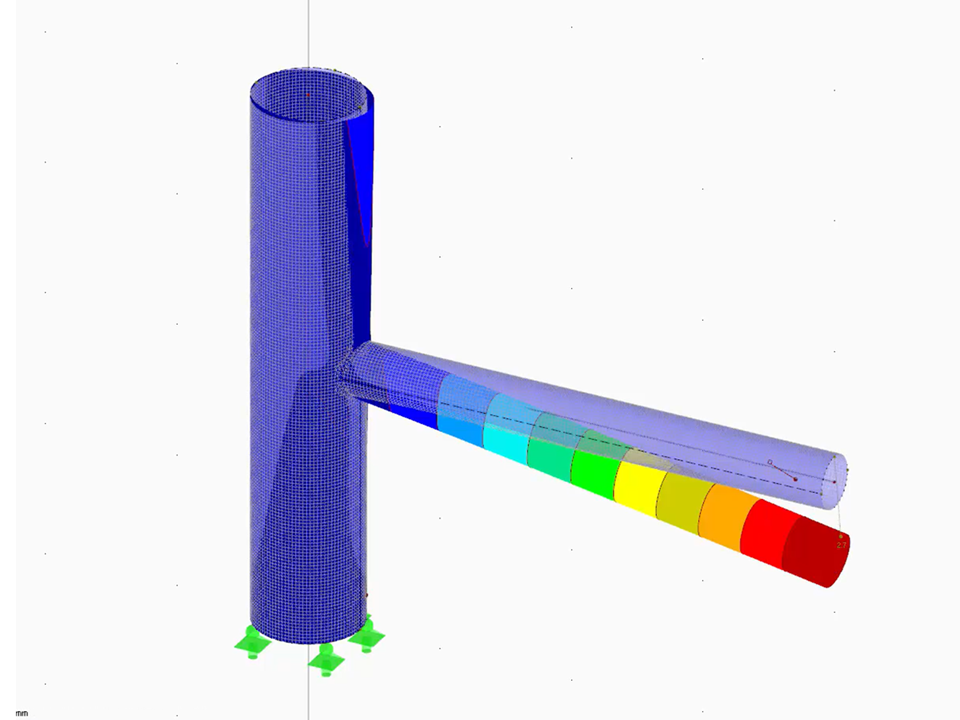

Raccord de tuyau avec intersection
| Nombre de nœuds | 19 |
| Nombre de lignes | 11 |
| Nombre de barres | 2 |
| Nombre de surfaces | 6 |
| Nombre de cas de charge | 1 |
| Poids total | 3,492 t |
| Cotation fonctionnelle | 5,318 x 1,751 x 4,965 m |
| Version du logiciel | 5.23.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
