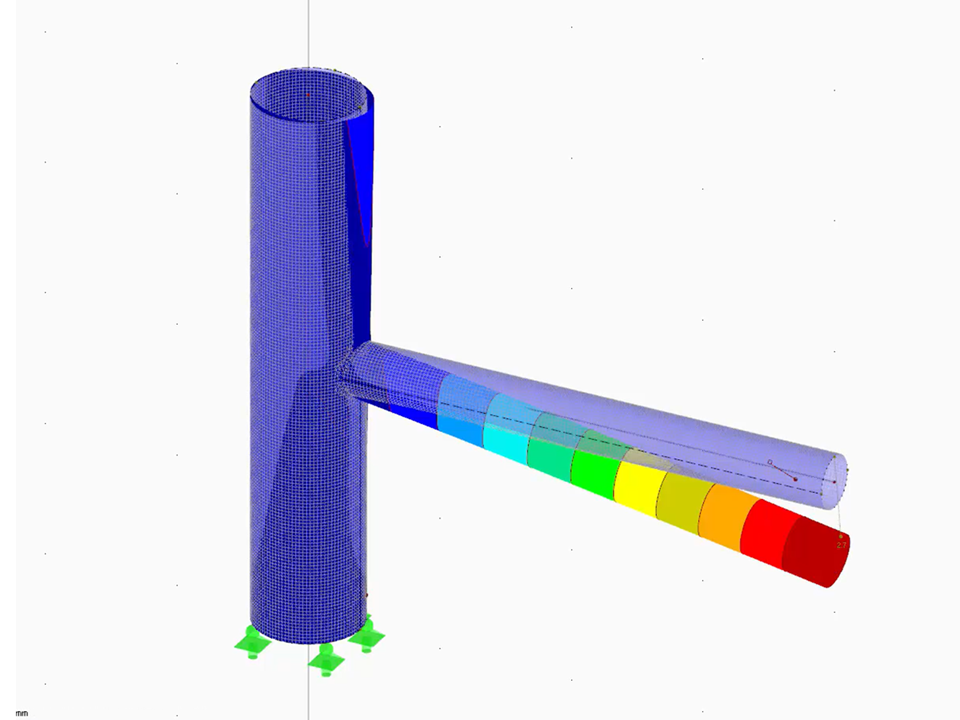

Spoj trubek s průnikem
Počet uzlů | 19 |
Počet linií | 11 |
Počet prutů | 2 |
Počet ploch | 6 |
Počet zatěžovacích stavů | 1 |
Celková hmotnost | 3,492 t |
Rozměry | 5,318 x 1,751 x 4,965 m |
Verze programu | 5.23.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
