Manuel en ligne RFEM | Surfaces

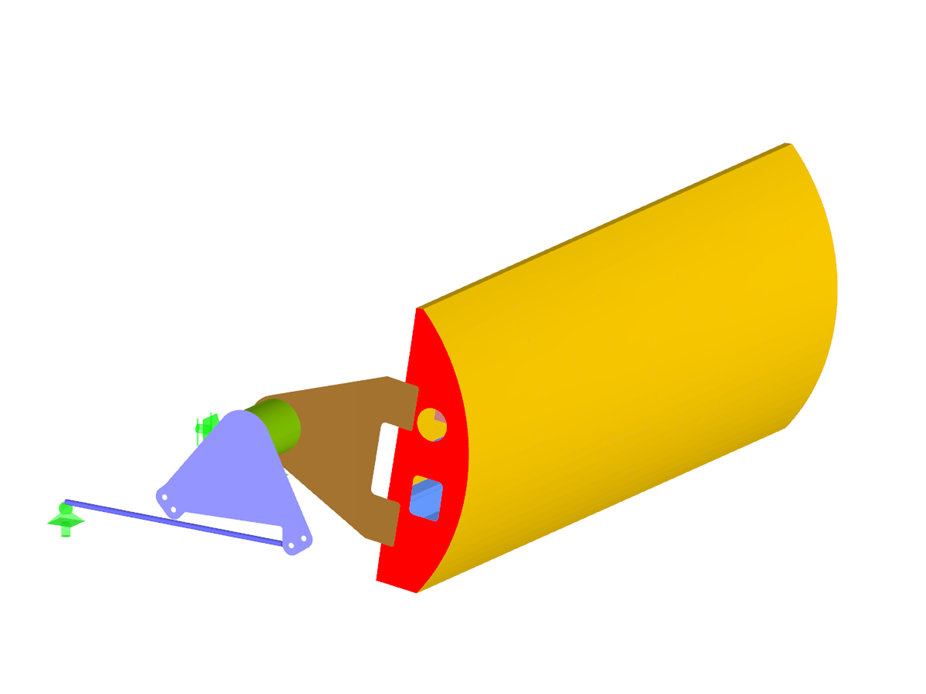

Portillon en acier
| Nombre de nœuds | 2533 |
| Nombre de lignes | 3084 |
| Nombre de barres | 2 |
| Nombre de surfaces | 1045 |
| Nombre de cas de charge | 1 |
| Poids total | 43,057 t |
| Cotation fonctionnelle | 9,755 x 16,081 x 7,671 m |
| Version du logiciel | 4.06.00 |
