RFEM – Online-Handbuch Flächen

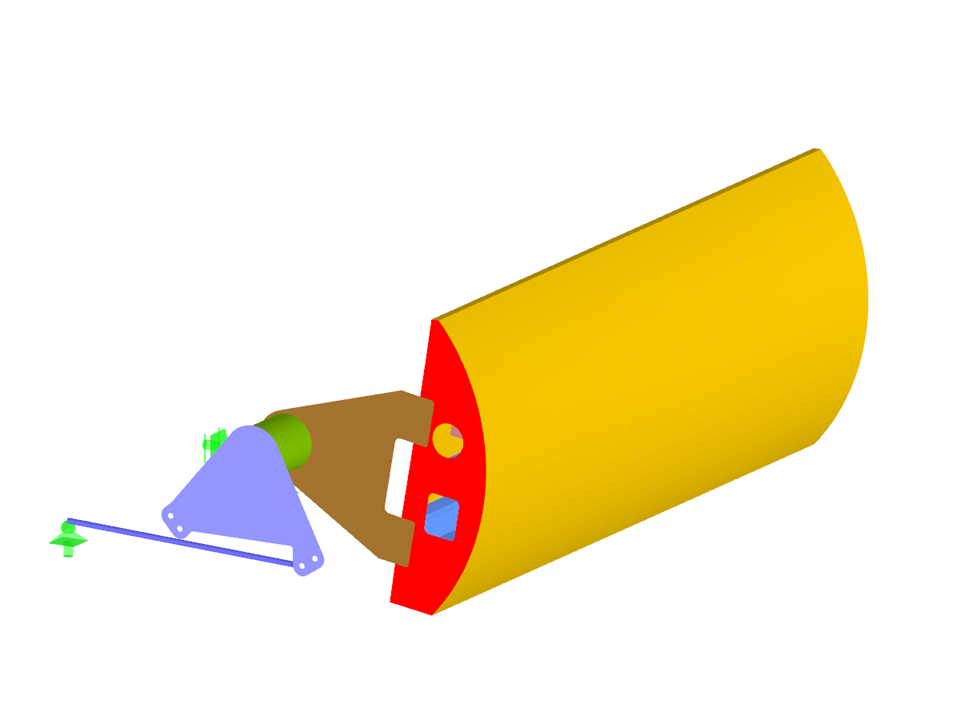

Stahl Segmenttor
| Anzahl Knoten | 2533 |
| Anzahl Linien | 3084 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 1045 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 43.057 t |
| Abmessungen | 9.755 x 16.081 x 7.671 m |
| Programmversion | 4.06.00 |
Allgemeines
Allgemeines
Nutzen Sie die Funktion Knoten bearbeiten, um den Knotentyp dank einer automatischen Angabe mit sämtlichen notwendigen Nebeneigenschaften anzupassen. Ebenso haben Sie die Option, den Knoten auf eine Linie oder auf einen Stab zu übertragen oder ihn zwischen zwei Knoten sowie zwei Punkten zu platzieren.
Die Ergebnisse für Stäbe können grafisch über die Navigator-Kategorie Stabendgelenke angezeigt werden. Die numerischen Stabendgelenkergebnisse finden Sie in der Tabellen-Kategorie Ergebnisse stabweise. Zur Analyse und Dokumentation von Verformungs- und Kraftergebnissen im Bereich der Stabendgelenke sind die Tabellen Stabendgelenke Verformungen und , Stabendgelenke Kräfte vorhanden.
Die Tabelle listet die Verformungen und Kräfte eines jeden Stabes für die Stellen auf, die im Ergebnistabellen-Manager festgelegt sind. Dort können Sie auch steuern, welche Extremwerte ausgegeben werden.
RFEM 6 und RSTAB 9 unterstützen den ergonomisch optimierten Einsatz mobiler 3D-Mäuse der Firma 3Dconnexion.
Bei einer 3D-Maus können Sie das 3D-Modell gleichzeitig auf dem Bildschirm bewegen, zoomen und kippen, ohne die normale Maus zu verwenden. Die 3D-Maus ergänzt die herkömmliche Computermaus und wird mit der freien Hand bedient. Sie können also den Arbeitsablauf rationalisieren, wenn Sie zusätzlich zur normalen Maus mit der nicht-dominanten Hand eine 3D-Maus bedienen.
