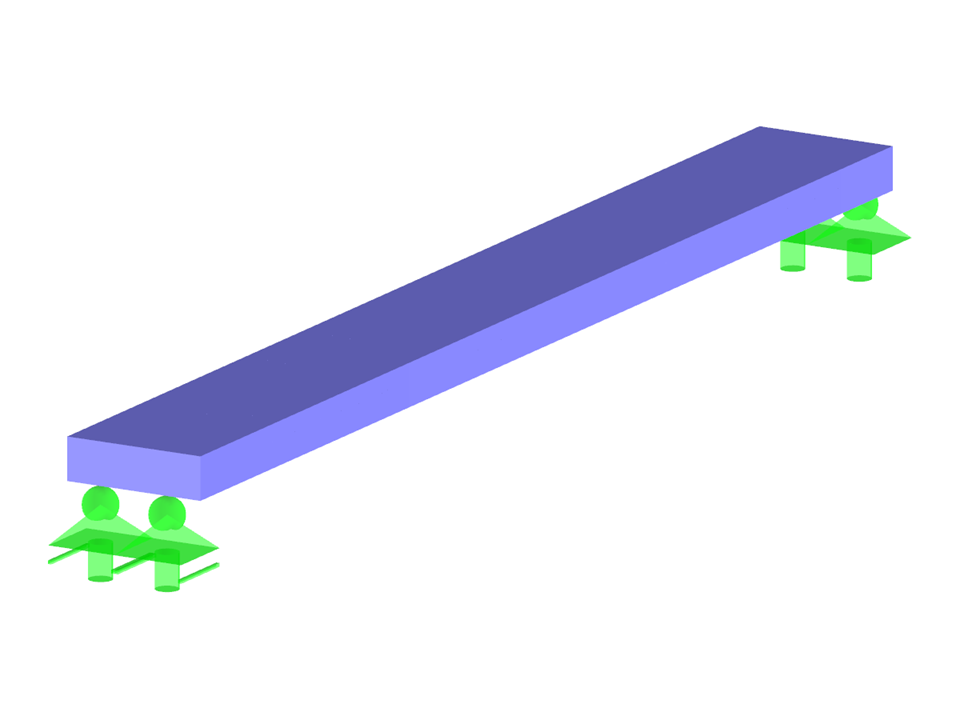

Composant mixte bois-béton

Le module complémentaire Timber Design permet de calculer des poteaux en bois selon la méthode ASD de la norme NDS 2018. La précision du calcul de la résistance en compression et des facteurs d’ajustement des barres en bois est importante pour la sécurité et le calcul des composants. Cet article permet de vérifier la résistance critique maximale au flambement calculée par le module complémentaire Calcul du bois à l'aide d'équations analytiques étape par étape selon la norme NDS 2018, y compris les facteurs d'ajustement en compression, la valeur de calcul en compression ajustée et le rapport de calcul final.

RWIND 2 est un programme autonome de génération de charges de vent basé sur la CFD (Computational Fluid Dynamics). La simulation numérique du flux de vent est générée autour de n'importe quel bâtiment, y compris les types de géométrie irréguliers ou uniques, afin de déterminer les charges de vent sur les surfaces et les barres. RWIND 2 peut être intégré à RFEM/RSTAB pour le calcul de structure ou comme application autonome.

Dans cet article, nous vous décrivons le développement de la boîte à outils aux éléments finis paramétrique et certains des flux de travail possibles avec ce nouvel outil.

Le nombre de degrés de liberté dans un nœud n'est plus un paramètre de calcul global dans RFEM (6 degrés de liberté pour chaque nœud de maillage dans les modèles 3D, 7 degrés de liberté pour l'analyse de torsion de gauchissement). Ainsi, chaque nœud est généralement considéré avec un nombre de degrés de liberté différent, ce qui conduit à un nombre variable d'équations dans le calcul.

Cette modification accélère le calcul, en particulier pour les modèles pouvant être simplifiés de manière significative tels que les structures en treillis et à membrane.

Dans le Navigateur de projet - Résultats de RFEM et dans le Tableau 4.0, vous pouvez afficher l'ensemble des déformations des barres, surfaces et solides (par exemple, les déformations principales totales, les déformations équivalentes totales, etc.).

Pour l'analyse plastique d'assemblages avec des éléments surfaciques, vous pouvez par exemple afficher les déformations plastiques déterminantes.

Les modèles RFEM et RSTAB peuvent être enregistrés sous forme de modèles 3D glTF (formats *.glb et *.glTF). Ils peuvent être affichés en 3D de manière détaillée avec une visionneuse 3D de Google ou Babylon. Les lunettes de réalité virtuelle telles que les Oculus permettent même de « parcourir » les structures.

Les modèles 3D glTF peuvent être intégrés à tous les sites Web à l'aide de JavaScript à l'aide de ces instructions (par exemple sur le site Web de Dlubal Software Modèles à télécharger ).
