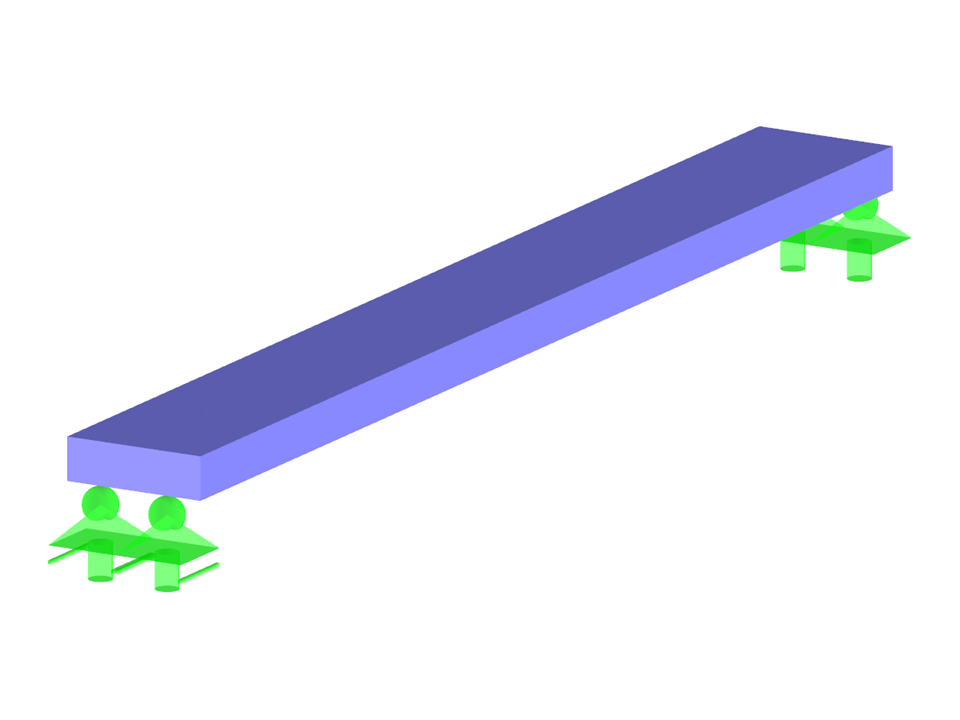

Kompozyt drewniano-betonowy
Liczba węzłów | 516 |
Liczba linii | 1194 |
Liczba powierzchni | 807 |
Ilość brył | 170 |
Ilość przypadków obciążenia | 1 |
Ciężar całkowity | 3,345 t |
Wymiarowanie | 1,000 x 9,000 x 0,300 m |
Wersja programu | 4.07.01 |
Wyniki naprężeń w bryłach mogą być wyświetlane w postaci kolorowych punktów w elementach skończonych.
Liczba stopni swobody w węźle nie jest już globalnym parametrem obliczeniowym w programie RFEM (6 stopni swobody dla każdego węzła siatki w modelach 3D, 7 stopni swobody dla analizy skręcania skrępowanego). Dlatego każdy węzeł jest zwykle rozpatrywany z inną liczbą stopni swobody, co prowadzi do zmiennej liczby równań w obliczeniach.
Zmiana ta przyspiesza obliczenia, szczególnie dla modeli, które mogą być znacznie uproszczone, takich jak konstrukcje kratownicowe i membranowe.
Rozszerzone odkształcenia prętów, powierzchni i brył można wyświetlić (np. istotne odkształcenia główne, równoważne odkształcenia całkowite itd.) w Nawigatorze projektu - Wyniki w programie RFEM oraz w Tabeli 4.0.
Można na przykład wyświetlić główne odkształcenia plastyczne podczas wymiarowania plastycznego połączeń z elementami powierzchniowymi.
Modele z programów RFEM i RSTAB mogą być zapisywane jako modele 3D glTF (formaty *.glb i *.glTF). Obejrzyj szczegółowo modele w 3D w przeglądarce 3D firmy Google lub Babylon. Na "spacer" po konstrukcji zabierz okulary VR, takie jak Oculus.
Modele 3D glTF można zintegrować z własnymi stronami internetowymi za pomocą JavaScript zgodnie z niniejszą instrukcją (np. na stronie Dlubal Modele do pobrania).
Na przykład, czy można zdefiniować pręt, który przejmuje wszystkie siły wewnętrzne, z wyjątkiem ściskających sił osiowych?
