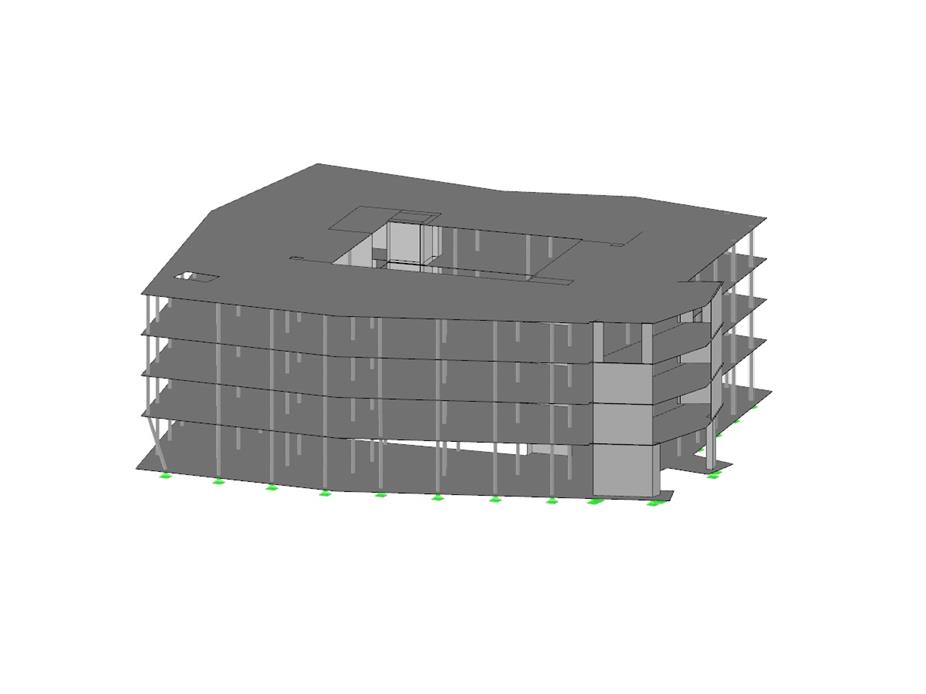

Bâtiment en béton armé
Nombre de nœuds | 718 |
Nombre de lignes | 814 |
Nombre de barres | 249 |
Nombre de surfaces | 97 |
Nombre de solides | 0 |
Nombre de cas de charge | 6 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 1 |
Poids total | 5813,866 t |
Cotation fonctionnelle | 48,591 x 13,990 x 45,285 m |
Vous avez des sections de poteau individuelles ou des géométries de voile angulaires pour lesquelles vous avez besoin d'une vérification de la résistance au poinçonnement ?
Aucun problème. Dans RFEM 6, vous pouvez effectuer des vérifications de la résistance au poinçonnement non seulement pour les sections rectangulaires et circulaires, mais aussi pour toute autre forme de section.
Le modèle de bâtiment est calculé en deux phases :
- Calcul 3D global de l'ensemble du modèle, dans lequel les planchers sont modélisées en tant que plan rigide (diaphragme) ou en tant que plaque en flexion
- Calcul 2D local des différents planchers
Les résultats des poteaux et des voiles du calcul 3D et les résultats des dalles du calcul 2D sont combinés dans un seul modèle après le calcul. Il n'est donc pas nécessaire de basculer entre le modèle 3D et les différents modèles 2D des planchers. L'utilisateur ne travaille qu'avec un seul modèle, gagne un temps précieux et évite les erreurs éventuelles lors de l'échange manuel de données entre le modèle 3D et les différents modèles 2D des planchers.
Les surfaces verticales du modèle peuvent être divisées en voiles de cisaillement et en poutres-voiles. Le logiciel génère automatiquement des barres de résultat internes à partir de ces objets de mur, de sorte qu'ils puissent ensuite être utilisés selon la norme souhaitée dans la Vérification du béton pour .
Pour l'analyse du spectre de réponse des modèles de bâtiments, vous pouvez afficher les coefficients de sensibilité pour les directions horizontales par étage.
Ces chiffres clés permettent d'interpréter la sensibilité aux effets de stabilité.
Le facteur de pertinence modale (MRF) peut vous aider à évaluer à quel point des éléments contribuent à un mode propre spécifique. Le calcul est basé sur l'énergie de déformation élastique relative de chaque composant structural.
Le MRF permet de distinguer les modes propres locaux et globaux. Si plusieurs barres ont un MRF important (par exemple supérieur à 20 %), une instabilité de la structure entière ou d'une partie de celle-ci est très probable. Néanmoins, si la somme de tous les MRF est d'environ 100 % pour un mode propre, un problème de stabilité locale (par exemple le flambement d'une barre simple) est à prévoir.
De plus, le MRF peut être utilisée pour déterminer les charges critiques et les longueurs efficaces équivalentes des composants structuraux spécifiques (pour l'analyse de stabilité par exemple). Dans ce contexte, les modes propres pour lesquels une barre particulière a des valeurs de MRF faibles (par exemple, < 20 %) peuvent être négligés.
Le MRF est affiché par mode propre dans le tableau de résultats sous Analyse de stabilité --> Résultats par barre --> Longueurs efficaces et charges critiques.
