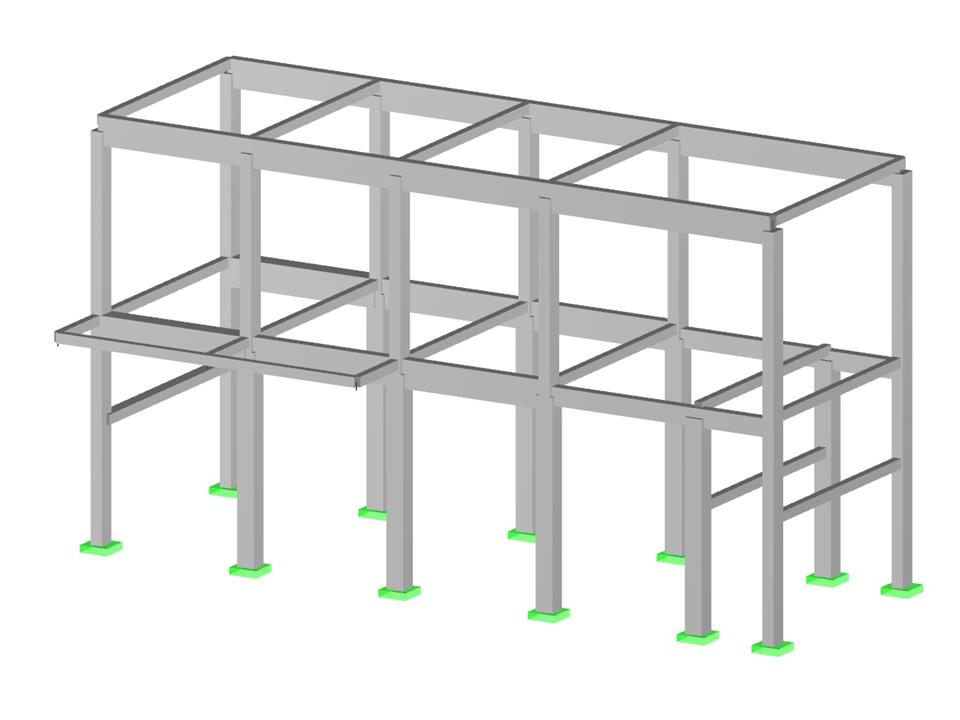

Charpente en béton
| Nombre de nœuds | 45 |
| Nombre de barres | 68 |
| Nombre de cas de charge | 9 |
| Nombre de combinaisons de charges | 12 |
| Poids total | 743,040 t |
| Cotation fonctionnelle | 36,500 x 16,250 x 20,600 m |
| Version du logiciel | 8.07.05 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
