Manuel en ligne RFEM | Surfaces

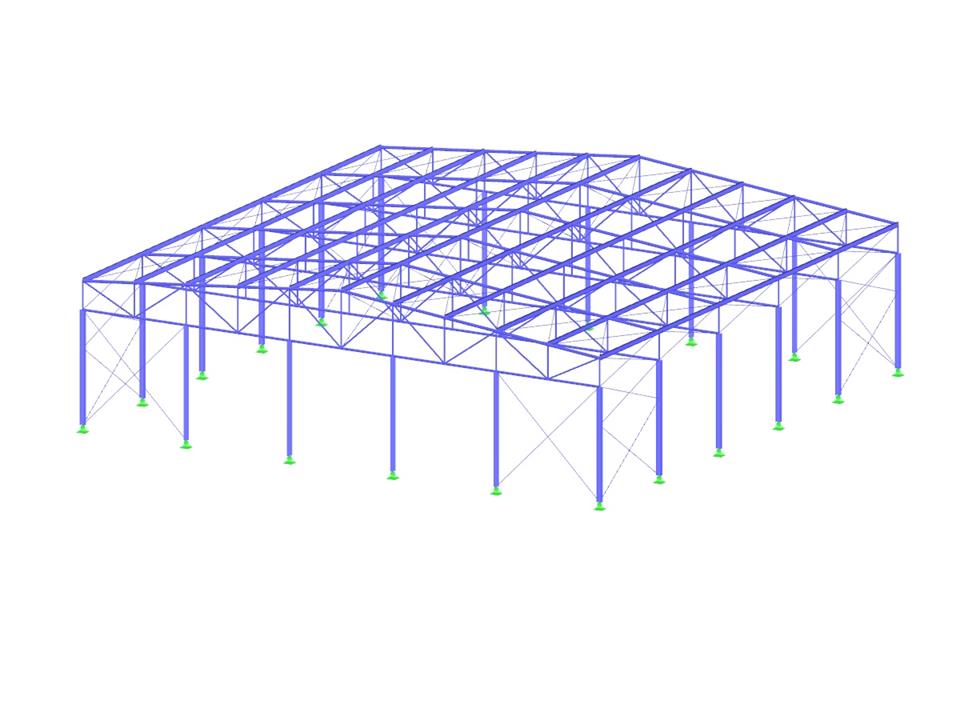

Halle en acier avec profilés en acier formés à froid
| Nombre de nœuds | 164 |
| Nombre de lignes | 437 |
| Nombre de barres | 437 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 10 |
| Nombre de combinaisons de charges | 44 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 32,887 t |
| Cotation fonctionnelle | 30,000 x 9,000 x 30,000 m |
