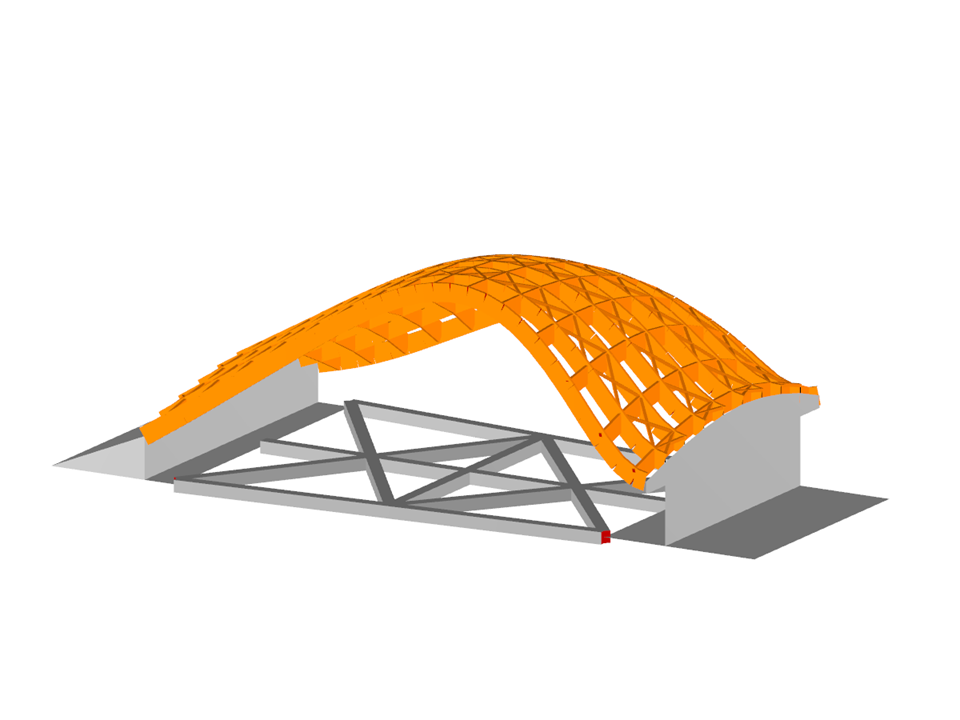

Toiture en bois cintrée
| Nombre de nœuds | 363 |
| Nombre de lignes | 667 |
| Nombre de barres | 581 |
| Nombre de surfaces | 27 |
| Nombre de cas de charge | 15 |
| Nombre de combinaisons de charges | 396 |
| Nombre de combinaisons de résultats | 3 |
| Poids total | 194,757 t |
| Cotation fonctionnelle | 24,550 x 10,800 x 7,952 m |
| Version du logiciel | 5.03.00 |
Webinaire
Webinaire
Foire aux questions (FAQ)
Fonctionnalité de produit
Fonctionnalité de produit
.png?mw=350&hash=117ad3f33c60ab58cde72c606f62ba73be0be9f3)
Avec le type d'épaisseur « Panneau de poutre », vous pouvez modéliser des ossatures bois en 3D. Il suffit de définir la géométrie de la surface et les éléments du panneau en bois sont générés via une structure barre-surface interne, y compris la simulation de la flexibilité de l'assemblage.
Vous avez la possibilité d'effectuer une vérification de la résistance au feu des surfaces à l'aide de la méthode de la section réduite. La réduction est appliquée sur l'épaisseur de la surface. Les vérifications peuvent être effectuées pour tous les matériaux bois admis pour le calcul.
Pour le bois lamellé-croisé, vous pouvez choisir entre les différents types d'adhésif, et décider la chute de parties de couche carbonisée est possible de sorte qu'une carbonisation accrue soit attendue dans certaines zones de couche.
Entre autres, les fabricants de bois lamellé-croisé suivants sont disponibles dans la bibliothèque de structures en couches :
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Superstructures répertoriées dans l'édition 32 de Lignatec « Bois lamellé-croisé de production suisse ».
En important une composition de la bibliothèque de structures en couches, tous les paramètres pertinents sont automatiquement adoptés. La base de données est continuellement mise à jour et enrichie.
Le module complémentaire Vérification du bois pour RFEM 6 / RSTAB 9 est polyvalent et combine de nombreux éléments supplémentaires. [*S16332764*] Module complémentaire Calcul du bois pour RFEM 6
Qu'est-ce que des articulations linéiques et des libérations linéiques ?
.jpg?mw=350&hash=8f312d6c75a747d88bf9d0f5b1038595900b96c1)
Logiciel de base
La nouvelle génération de logiciels aux éléments finis est utilisée pour le calcul de structures composées de barres, de surfaces et de solides.
Module complémentaire
Le module complémentaire Vérification du bois permet d'effectuer les vérifications à l'état limite ultime, à l'état limite de service et de la résistance au feu des barres en bois selon diverses normes.
Module complémentaire
Le module complémentaire Stabilité de la structure permet d'effectuer l'analyse de stabilité des structures. Il détermine les facteurs de charge critiques et les modes de stabilité correspondants.
Logiciel de base
Le logiciel de calcul de structures filaires 3D RSTAB pour le calcul statique et dynamique des charpentes en acier, en béton, en bois et en d'autres matériaux.
Module complémentaire
Le module complémentaire Vérification du bois permet d'effectuer les vérifications à l'état limite ultime, à l'état limite de service et à la résistance au feu des barres en bois selon diverses normes.
Programme autonome
Calcul de poutres en lamellé-collé à travée simple et à grande portée selon l'Eurocode 5 ou DIN 1052
Programme autonome
Calcul de poutres simples, continues et Gerber avec ou sans porte-à-faux selon l'Eurocode 5 ou la DIN 1052
Programme autonome
Vérification en bois de poteaux rectangulaires et circulaires selon l'Eurocode 5 ou DIN 1052
Programme autonome
Calcul de pannes couplées et de poutres continues selon l'Eurocode 5 ou DIN 1052
Programme autonome
Vérification en bois de portiques à trois articulations avec entures selon l'Eurocode 5 ou DIN 1052
Programme autonome
Vérification du contreventement en treillis en bois selon l'Eurocode 5 ou la DIN 1052
Programme autonome
Calcul de toitures-terrasses, à deux versants et à deux versants selon l'Eurocode 5
Module complémentaire
Le module complémentaire Comportement non linéaire de matériau vous permet de considérer les non-linéarités de matériau dans RFEM, par exemple plastique isotrope, plastique orthotrope, endommagement isotrope.
Module complémentaire
Le module complémentaire Flambement par flexion-torsion (7 degrés de liberté) vous permet de considérer le gauchissement de la section comme un degré de liberté supplémentaire lors du calcul des barres.
Module complémentaire
Le module complémentaire Surfaces multi-couches permet à l'utilisateur de définir des structures à surface multicouches. Le calcul peut être effectué avec ou sans couplage de cisaillement.
Module complémentaire
D'une part, le module complémentaire en deux parties Optimisation & estimation des coûts/émissions de CO2 identifie les paramètres appropriés pour les modèles paramétrés et les blocs grâce à la technologie de l'intelligence artificielle (IA) d'optimisation par essaims particulaires (PSO) afin de respecter les critères d'optimisation basiques. De plus, ce module complémentaire estime les coûts du modèle ou les émissions de CO2 en spécifiant les coûts unitaires ou les émissions par définition de matériau pour le modèle structurel.
Module complémentaire
Le module complémentaire Analyse contrainte-déformation permet d'effectuer une analyse générale des contraintes en calculant les contraintes existantes et en les comparant aux contraintes limites.
Module complémentaire
Le module complémentaire Vérification du béton permet d'effectuer différentes vérifications selon les normes internationales. Vous pouvez effectuer des vérifications de barres, de surfaces et de poteaux, ainsi que des analyses de poinçonnement et de déformation.
Module complémentaire
Le module complémentaire Vérification de l'acier permet d'effectuer les vérifications à l'état limite ultime et à l'état limite de service des barres en acier selon diverses normes.
Module complémentaire
Le module complémentaire de RFEM Vérification de la maçonnerie vous permet de calculer la maçonnerie à l'aide de la méthode des éléments finis. Cette solution a été développée dans le cadre du projet de recherche DDMaS - Digitizing the Design of Masonry Structures (numérisation de la vérification de structures en maçonnerie). Le modèle de matériau représente le comportement non linéaire de la combinaison brique-mortier sous forme de macro-modélisation.
Module complémentaire
Le module complémentaire Vérification de l'aluminium permet d'effectuer les vérifications à l'état limite ultime et à l'état limite de service des barres en aluminium selon diverses normes.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Module complémentaire
Le module complémentaire Assemblages acier pour RFEM vous permet d'analyser les assemblages acier à l'aide d'un modèle EF. La modélisation s'exécute de manière entièrement automatique en arrière-plan et peut être contrôlée via la saisie simple et familière des composants.
Module complémentaire
Le module complémentaire Stabilité de la structure permet d'effectuer l'analyse de stabilité de structures.
Module complémentaire
Le module complémentaire Flambement par flexion-torsion (7 degrés de liberté) permet de considérer le gauchissement de la section comme un degré de liberté supplémentaire lors du calcul des barres.
Module complémentaire
De plus, ce module complémentaire estime les coûts du modèle ou les émissions de CO2 en spécifiant les coûts unitaires ou les émissions par définition de matériau pour le modèle structurel.
Module complémentaire
Le module complémentaire Analyse contrainte-déformation permet d'effectuer des analyses de contraintes globales en calculant les contraintes existantes et en les comparant aux contraintes limites.
Module complémentaire
Le module complémentaire Vérification du béton permet d'effectuer différentes vérifications des barres et des poteaux selon les normes internationales.
Module complémentaire
Le module complémentaire Vérification de l'acier permet d'effectuer les vérifications à l'état limite ultime et à l'état limite de service des barres en acier selon diverses normes.
Module complémentaire
Le module complémentaire Vérification de l'aluminium permet d'effectuer les vérifications à l'état limite ultime et à l'état limite de service des barres en aluminium selon diverses normes.
Module complémentaire
Le module complémentaire Analyse des phases de construction (CSA) vous permet de considérer le processus de construction de structures (barres, surfaces et solides) dans RFEM.
Module complémentaire
Grâce au module complémentaire Analyse en fonction du temps (TDA), il est possible de considérer le comportement des matériaux de barres en fonction du temps. Les effets à long terme tels que le fluage, le retrait et le vieillissement peuvent influencer la distribution des efforts internes en fonction de la structure.
Module complémentaire
Le module complémentaire Recherche de forme détermine la forme optimale des barres soumises à des forces axiales et des éléments surfaciques sollicités en traction. La forme est déterminée par l'équilibre entre l'effort axial de la barre ou la contrainte de membrane et les conditions aux limites existantes.
Module complémentaire
Le module complémentaire Analyse géotechnique se base sur les propriétés d'échantillons de sol pour déterminer la masse de sol à analyser dans RFEM. La détermination précise des conditions du sol affecte considérablement la qualité de calcul d'une structure.
Module complémentaire
Le module complémentaire de RFEM Modèle de bâtiment vous permet de définir et de manipuler un bâtiment à l'aide d'étages. Vous avez la possibilité a posteriori d'ajuster les étages de plusieurs façons. Les informations sur les étages et l'ensemble du modèle (centre de gravité) sont affichés graphiquement et sous forme de tableaux.
