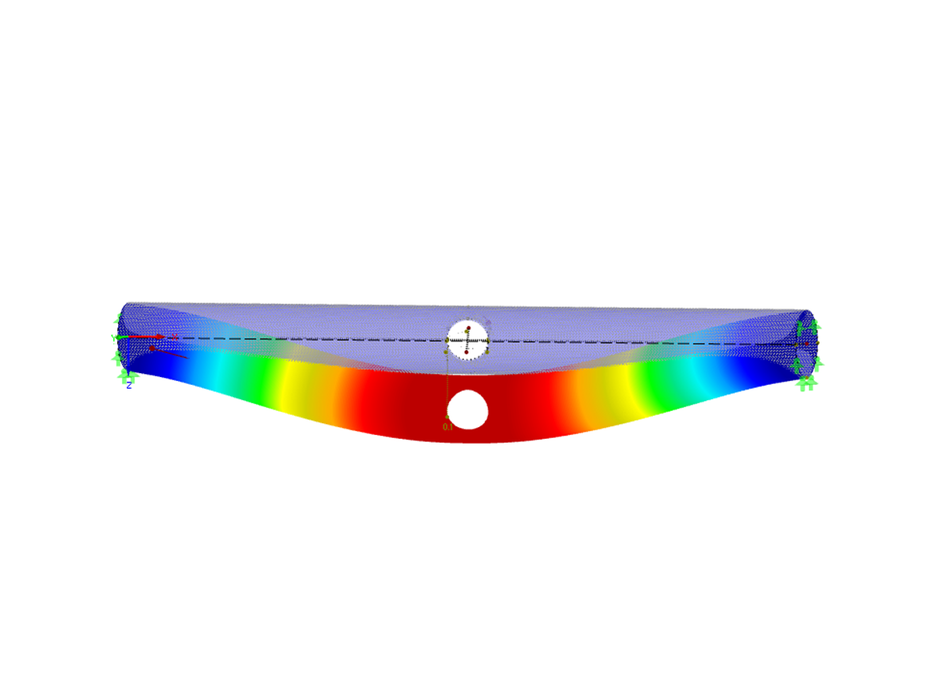

Tuyau avec ouverture permettant une intersection
Nombre de nœuds | 21 |
Nombre de lignes | 11 |
Nombre de barres | 2 |
Nombre de surfaces | 8 |
Nombre de cas de charge | 1 |
Poids total | 14,198 t |
Cotation fonctionnelle | 7,319 x 5,104 x 1,886 m |
Version du logiciel | 5.22.03 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
L'option d'affichage Mode de caméra mobile vous permet de vous déplacer à travers des modèles RFEM et RSTAB. Vous pouvez contrôler la direction et la vitesse des déplacement à l'aide de votre clavier. Ils peuvent être enregistrés sous forme de vidéo.
Vous pouvez définir des excentrements pour les charges de barre de type 'Force'. Les excentrements de charge peuvent être définis à l'aide d'un décalage absolu ou relatif.
Il est recommandé d'effectuer le calcul selon la théorie du second ordre (grandes déformations) afin de prendre en compte tous les effets des charges excentrées.
Après avoir activé le module additionnel RF‑PIPING, une nouvelle barre d'outils est disponible dans RFEM et le navigateur de projet s'agrandit. Le système de canalisations est maintenant modélisé de la même manière que les barres. Les coudes sont définis simultanément par les tangentes (sections de tuyau droites) et par le rayon. Il reste alors facile de modifier les paramètres par la suite.
Le tuyau peut également être prolongé à tout moment par la définition de composants spéciaux (valves, tés, etc.). Les bibliothèques de composants dans le logiciel facilitent la définition.
sections continues des tuyaux sont définis comme des ensembles de tuyaux.
Les charges de canalisation sont répertoriées dans leur cas de charge respectifs. La combinaison de charges est incluse dans les combinaisons de charges des tuyaux et les combinaisons de résultats.
Après le calcul, vous pouvez afficher les déformations, les efforts internes de barre et les réactions d'appui graphiquement ou sous forme de tableau.
L'analyse de contraintes dans les tuyaux selon les normes peut être réalisée dans le module RF-PIPING Design. Vous n'avez qu'à sélectionner les ensembles de tuyaux et les situations de charges.
Après avoir modélisé des systèmes de canalisations dans RFEM à l'aide de RF-PIPING et défini les charges ainsi que les combinaisons de charges et de résultats, vous pouvez effectuer une analyse des contraintes de tuyauterie dans le module additionnel RF-PIPING Design.
Vous pouvez sélectionner tout ou seulement quelques canalisations et charges, combinaisons de charges ou de résultats pour la vérification des canalisations. La bibliothèque de matériaux contient différents matériaux conformes aux normes EN 13480-3, ASME B31.1-2012 et ASME B31.3-2012.
Après le calcul, les résultats sont affichés dans des fenêtres clairement organisées. par section, par canalisation ou par barre. Vous pouvez également afficher graphiquement le ratio de vérification sur l'ensemble du modèle dans RFEM. Vous pouvez ainsi identifier rapidement les zones critiques ou surdimensionnées de la section.
En plus des données d'entrée et des résultats, y compris les détails de vérification affichés dans les tableaux, vous pouvez intégrer tous les graphiques dans le rapport d'impression. De cette manière, une documentation compréhensible et clairement présentée est garantie. Vous avez la possibilité de sélectionner le contenu du rapport et l'étendue souhaitée de la sortie pour les vérifications individuelles.
