Laden Sie hier das Modell eines Rohrs mit Öffnung aus einer Durchdringung herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
- Dieses Modell wurde unter anderem für die FAQ 1095 verwendet.

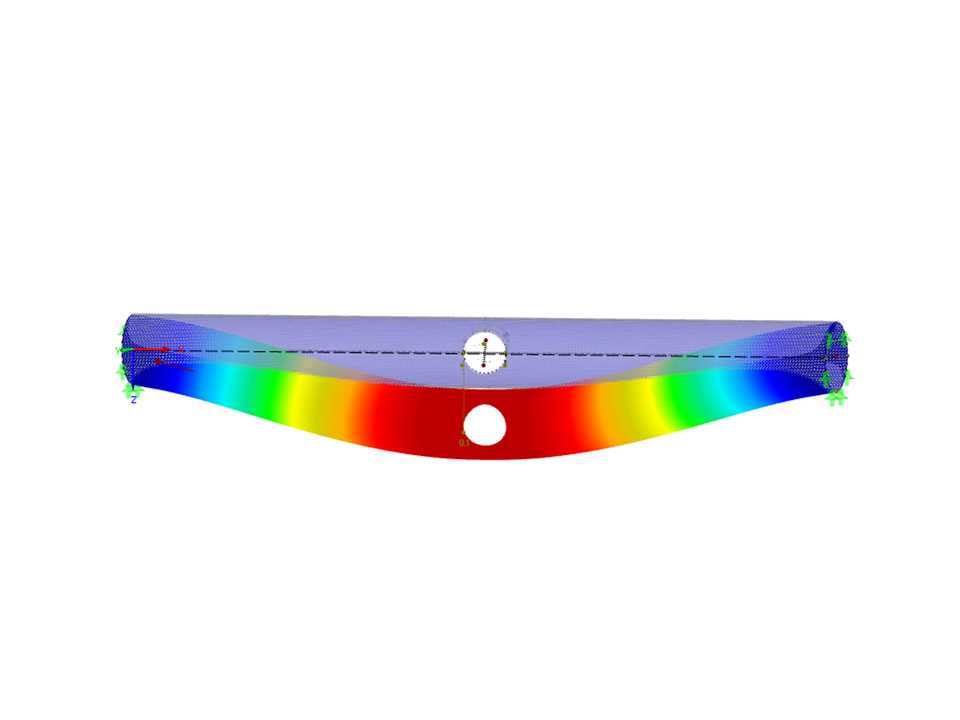

Rohr mit Öffnung aus Durchdringung
| Anzahl Knoten | 21 |
| Anzahl Linien | 11 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 8 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 14.198 t |
| Abmessungen | 7.319 x 5.104 x 1.886 m |
| Programmversion | 5.22.03 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
