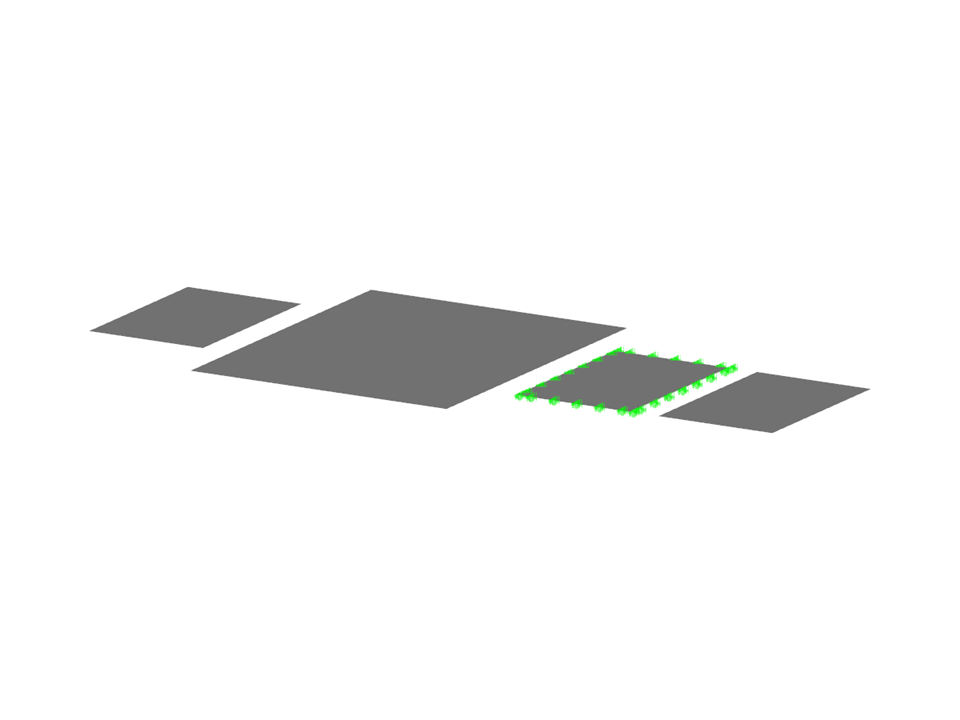

Comparaison des modèles de sol
Nombre de nœuds | 60 |
Nombre de lignes | 56 |
Nombre de barres | 0 |
Nombre de surfaces | 5 |
Nombre de solides | 0 |
Nombre de cas de charge | 3 |
Nombre de combinaisons de charges | 16 |
Nombre de combinaisons de résultats | 4 |
Poids total | 192,075 t |
Cotation fonctionnelle | 48,000 x 0,000 x 22,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Les modèles RFEM et RSTAB peuvent être enregistrés sous forme de modèles 3D glTF (formats *.glb et *.glTF). Ils peuvent être affichés en 3D de manière détaillée avec une visionneuse 3D de Google ou Babylon. Les lunettes de réalité virtuelle telles que les Oculus permettent même de « parcourir » les structures.
Les modèles 3D glTF peuvent être intégrés à tous les sites Web à l'aide de JavaScript à l'aide de ces instructions (par exemple sur le site Web de Dlubal Software Modèles à télécharger ).
L'option d'affichage Mode de caméra mobile vous permet de vous déplacer à travers des modèles RFEM et RSTAB. Vous pouvez contrôler la direction et la vitesse des déplacement à l'aide de votre clavier. Ils peuvent être enregistrés sous forme de vidéo.
Vous avez des sections de poteau individuelles ou des géométries de voile angulaires pour lesquelles vous avez besoin d'une vérification de la résistance au poinçonnement ?
Aucun problème. Dans RFEM 6, vous pouvez effectuer des vérifications de la résistance au poinçonnement non seulement pour les sections rectangulaires et circulaires, mais aussi pour toute autre forme de section.
Le module complémentaire Vérification du béton vous offre la possibilité d'effectuer une vérification simplifiée de la résistance au feu selon l'EN 1992-1-2 pour les poteaux (Chapitre 5.3.2) et les poutres (Chapitre 5.6).
Les méthodes suivantes sont disponibles pour la vérification simplifiée de la résistance au feu :
- Poteaux : Dimensions minimales des sections rectangulaires ou circulaires selon le tableau 5.2a et l'équation 5.7 pour le calcul de la durée d'exposition au feu
- Poutre : Dimensions minimales et distance de l'axe selon les tableaux 5.5 et 5.6
Vous pouvez déterminer les efforts internes pour la vérification de la résistance au feu de deux méthodes.
- 1 Dans ce cas, les efforts internes de la situation de projet accidentelle sont directement inclus dans le calcul.
- 2 Les efforts internes pour le calcul à température normale sont réduits à l'aide du facteur Eta,fi (ηfi) et sont ensuite utilisés dans la vérification de la résistance au feu.
De plus, il est possible de modifier la distance de l'axe selon l'Éq 5,5.
