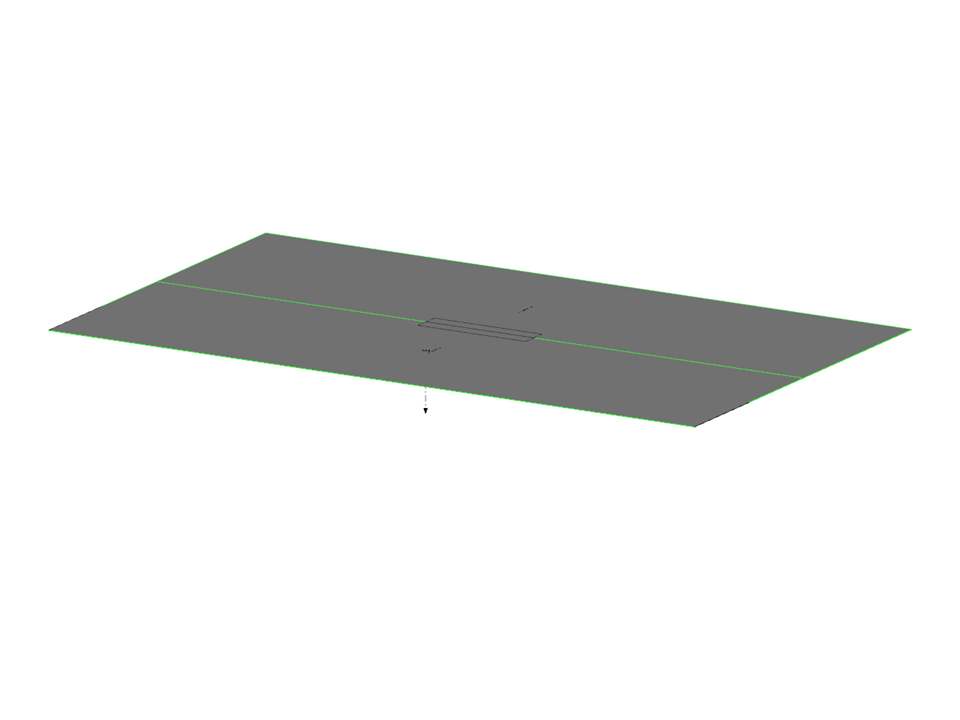

Plaque avec appui interrompu et rigidité accrue | Article de la base de connaissance 001663
| Nombre de nœuds | 20 |
| Nombre de lignes | 23 |
| Nombre de barres | 0 |
| Nombre de surfaces | 3 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 8 |
| Nombre de combinaisons de résultats | 4 |
| Poids total | 252,000 t |
| Cotation fonctionnelle | 24,000 x 0,000 x 14,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
