Manuel en ligne RFEM | Surfaces

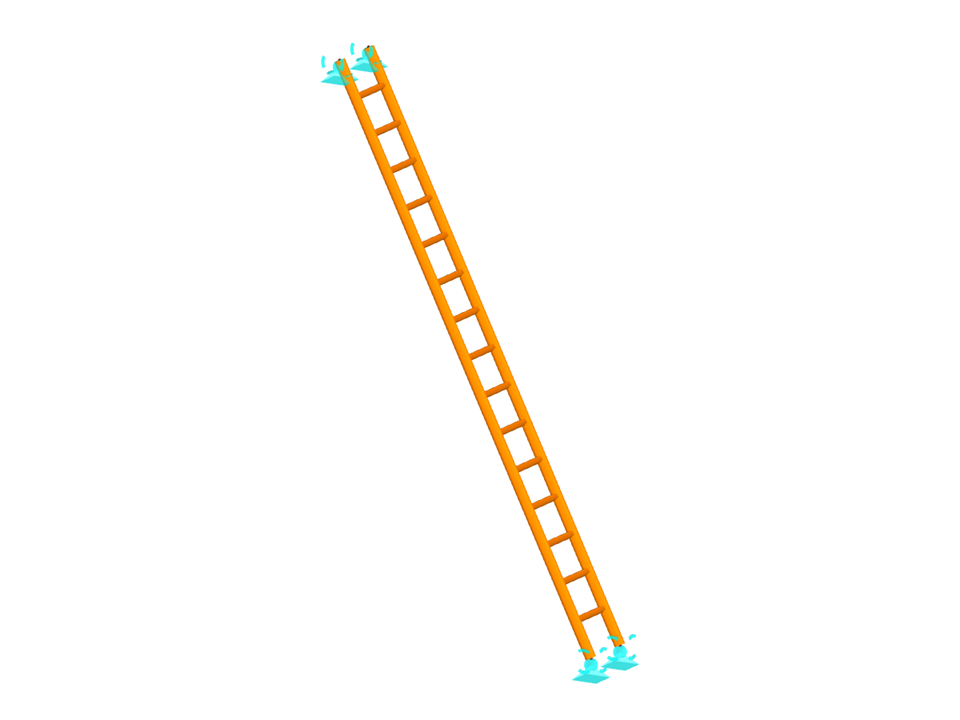

Échelle
| Nombre de nœuds | 34 |
| Nombre de lignes | 47 |
| Nombre de barres | 47 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,024 t |
| Cotation fonctionnelle | 2,000 x 4,000 x 0,400 m |
