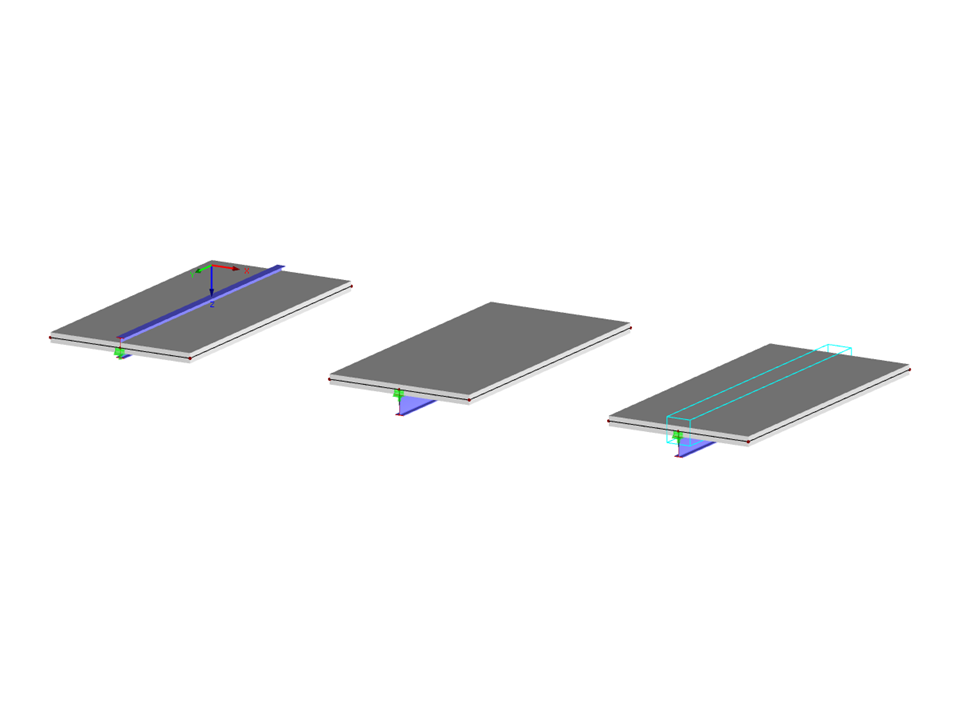

Poutres en acier dans et sous une dalle de béton armé
| Nombre de nœuds | 20 |
| Nombre de lignes | 22 |
| Nombre de barres | 3 |
| Nombre de surfaces | 3 |
| Nombre de cas de charge | 1 |
| Poids total | 28,194 t |
| Cotation fonctionnelle | 15,000 x 6,117 x 0,358 m |
| Version du logiciel | 5.24.02 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
