Afin d’augmenter la capacité d’accueil de l’aéroport Orly Sud et de fluidifier les déplacements des passagers pour les arrivées et les départs, notamment pour les compagnies low-cost ; des travaux d’extension dans le terminal Sud ont été initiés par le groupe ADP.

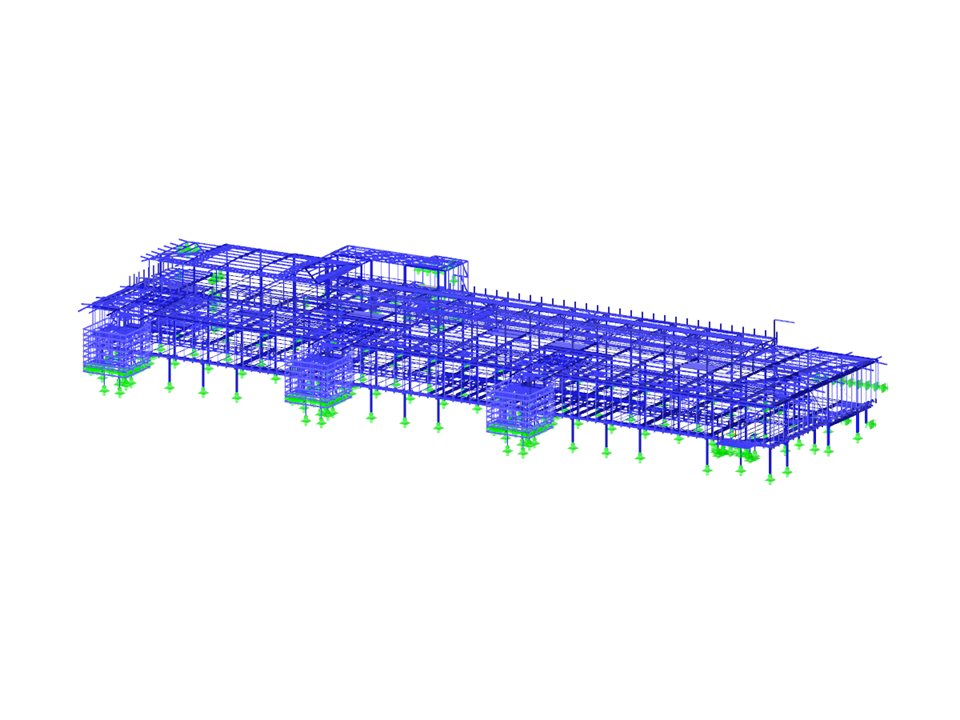

Modèle RFEM de l'extension de l'aéroport Orly Sud, France (© Roux Ingénierie)
Calcul de structure Roux Ingénierie
www.rouxingenierie.com
Structure en acier du bâtiment
| Nombre de nœuds | 7528 |
| Nombre de lignes | 7525 |
| Nombre de barres | 7330 |
| Nombre de cas de charge | 27 |
| Nombre de combinaisons de résultats | 2 |
| Poids total | 1637,196 t |
| Cotation fonctionnelle | 173,787 x 66,320 x 21,213 m |
| Version du logiciel | 5.21.00 |
