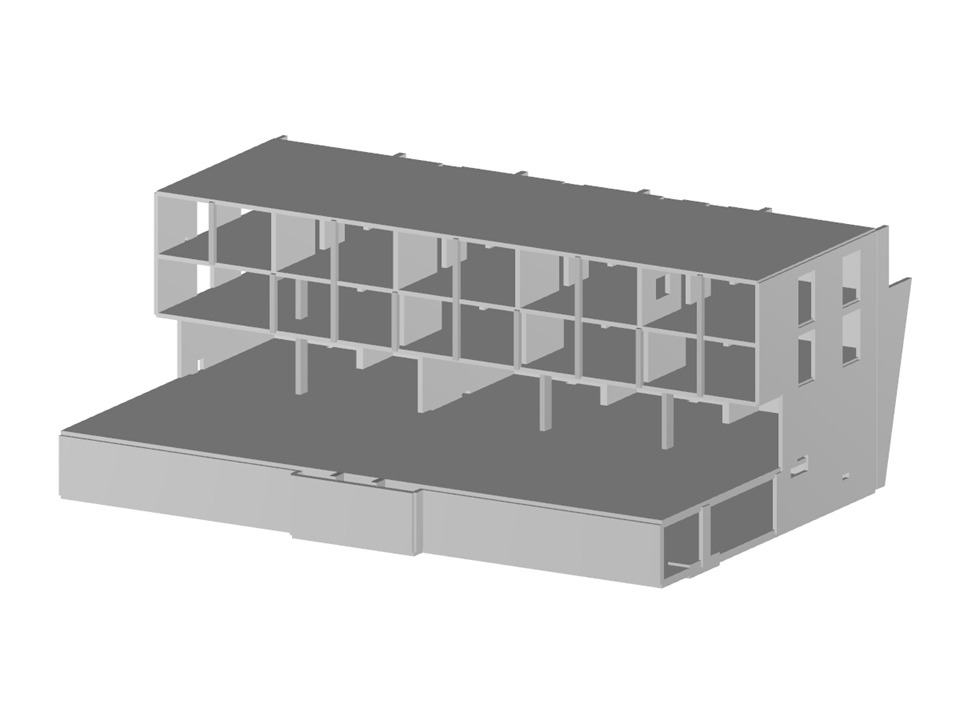

Bâtiment en béton armé
| Nombre de nœuds | 546 |
| Nombre de lignes | 769 |
| Nombre de barres | 49 |
| Nombre de surfaces | 117 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 6 |
| Nombre de combinaisons de résultats | 3 |
| Cotation fonctionnelle | 38,200 x 27,254 x 14,250 m |
| Version du logiciel | 5.25.01 |
Fonctionnalité de produit
Le coefficient θ est calculé comme suit : $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Vous avez des sections de poteau individuelles ou des géométries de voile angulaires pour lesquelles vous avez besoin d'une vérification de la résistance au poinçonnement ?
Aucun problème. Dans RFEM 6, vous pouvez effectuer des vérifications de la résistance au poinçonnement non seulement pour les sections rectangulaires et circulaires, mais aussi pour toute autre forme de section.
Le modèle de bâtiment est calculé en deux phases :
- Calcul 3D global de l'ensemble du modèle, dans lequel les planchers sont modélisées en tant que plan rigide (diaphragme) ou en tant que plaque en flexion
- Calcul 2D local des différents planchers
Les résultats des poteaux et des voiles du calcul 3D et les résultats des dalles du calcul 2D sont combinés dans un seul modèle après le calcul. Il n'est donc pas nécessaire de basculer entre le modèle 3D et les différents modèles 2D des planchers. L'utilisateur ne travaille qu'avec un seul modèle, gagne un temps précieux et évite les erreurs éventuelles lors de l'échange manuel de données entre le modèle 3D et les différents modèles 2D des planchers.
Les surfaces verticales du modèle peuvent être divisées en voiles de cisaillement et en poutres-voiles. Le logiciel génère automatiquement des barres de résultat internes à partir de ces objets de mur, de sorte qu'ils puissent ensuite être utilisés selon la norme souhaitée dans la Vérification du béton pour .
Le module complémentaire Vérification du béton vous offre la possibilité d'effectuer une vérification simplifiée de la résistance au feu selon l'EN 1992-1-2 pour les poteaux (Chapitre 5.3.2) et les poutres (Chapitre 5.6).
Les méthodes suivantes sont disponibles pour la vérification simplifiée de la résistance au feu :
- Poteaux : Dimensions minimales des sections rectangulaires ou circulaires selon le tableau 5.2a et l'équation 5.7 pour le calcul de la durée d'exposition au feu
- Poutre : Dimensions minimales et distance de l'axe selon les tableaux 5.5 et 5.6
Vous pouvez déterminer les efforts internes pour la vérification de la résistance au feu de deux méthodes.
- 1 Dans ce cas, les efforts internes de la situation de projet accidentelle sont directement inclus dans le calcul.
- 2 Les efforts internes pour le calcul à température normale sont réduits à l'aide du facteur Eta,fi (ηfi) et sont ensuite utilisés dans la vérification de la résistance au feu.
De plus, il est possible de modifier la distance de l'axe selon l'Éq 5,5.
Le module complémentaire Vérification du béton vous permet d'effectuer la vérification à la fatigue des barres et des surfaces selon le chapitre 6.8 de l'EN 1992-1-1.
Pour la vérification à la fatigue, deux méthodes de calcul peuvent être sélectionnées dans les configurations de calcul :
- Méthode de calcul 1 : Calcul simplifié selon 6.8.6 et 6.8.7(2) : Le calcul simplifié est appliqué pour les combinaisons d'actions fréquentes selon l'EN 1992-1-1, 6.8.6(2) et l'EN 1990, Éq.(6.15b) avec les charges de trafic appropriées à l'état limite de service. L'étendue de contrainte maximale selon 6.8.6 est vérifiée pour l'acier de béton armé. La contrainte de compression du béton est déterminée à l'aide des contraintes supérieures et inférieures admissibles selon 6.8.7(2).
- Méthode de calcul 2 : Calcul de la contrainte équivalente vis à vis de l'endommagement selon 6.8.5 et 6.8.7(1) (vérification à la fatigue simplifiée) : La vérification à l'aide des étendues de contrainte équivalentes vis-à-vis de l'endommagement est effectuée pour la combinaison de fatigue selon l'EN 1992-1-1, 6.8.3, Éq. (6,69) avec l'action cyclique Qfat spécifiquement définie.
Logiciel de base
La nouvelle génération de logiciels aux éléments finis est utilisée pour le calcul de structures composées de barres, de surfaces et de solides.
Module complémentaire
Le module complémentaire Vérification du béton permet d'effectuer différentes vérifications selon les normes internationales. Vous pouvez effectuer des vérifications de barres, de surfaces et de poteaux, ainsi que des analyses de poinçonnement et de déformation.
Module complémentaire
Le module complémentaire Analyse des phases de construction (CSA) vous permet de considérer le processus de construction de structures (barres, surfaces et solides) dans RFEM.
Module complémentaire
Le module complémentaire Analyse géotechnique se base sur les propriétés d'échantillons de sol pour déterminer la masse de sol à analyser dans RFEM. La détermination précise des conditions du sol affecte considérablement la qualité de calcul d'une structure.
Module complémentaire
Le module complémentaire Analyse modale permet le calcul des valeurs propres, des fréquences propres et des périodes propres des modèles composés de barres, de surfaces et de solides.
Module complémentaire
Le module complémentaire Analyse du spectre de réponse permet d'effectuer l'analyse sismique à l'aide de l'analyse du spectre de réponse multimodal. Les spectres requis pour cette opération peuvent être créés selon des normes ou définis par l'utilisateur. Les charges statiques équivalentes sont générées à partir de ces spectres. Le module complémentaire comprend une bibliothèque complète d'accélérogrammes issus de zones sismiques qui peuvent être utilisés pour générer les spectres de réponse.
Module complémentaire
À l'aide du module complémentaire Analyse pushover, vous pouvez analyser les actions sismiques sur un bâtiment spécifique et ainsi évaluer si le bâtiment peut résister à un séisme.
Module complémentaire
Le module complémentaire de RFEM Modèle de bâtiment vous permet de définir et de manipuler un bâtiment à l'aide d'étages. Vous avez la possibilité a posteriori d'ajuster les étages de plusieurs façons. Les informations sur les étages et l'ensemble du modèle (centre de gravité) sont affichés graphiquement et sous forme de tableaux.
Module complémentaire
Le module complémentaire de RFEM Vérification de la maçonnerie vous permet de calculer la maçonnerie à l'aide de la méthode des éléments finis. Cette solution a été développée dans le cadre du projet de recherche DDMaS - Digitizing the Design of Masonry Structures (numérisation de la vérification de structures en maçonnerie). Le modèle de matériau représente le comportement non linéaire de la combinaison brique-mortier sous forme de macro-modélisation.
Module complémentaire
Le module complémentaire Vérification de l'acier permet d'effectuer les vérifications à l'état limite ultime et à l'état limite de service des barres en acier selon diverses normes.
Module complémentaire
Le module complémentaire Vérification du bois permet d'effectuer les vérifications à l'état limite ultime, à l'état limite de service et de la résistance au feu des barres en bois selon diverses normes.
Module complémentaire
Le module complémentaire Comportement non linéaire de matériau vous permet de considérer les non-linéarités de matériau dans RFEM, par exemple plastique isotrope, plastique orthotrope, endommagement isotrope.
Module complémentaire
Le module complémentaire Stabilité de la structure permet d'effectuer l'analyse de stabilité des structures. Il détermine les facteurs de charge critiques et les modes de stabilité correspondants.
Module complémentaire
D'une part, le module complémentaire en deux parties Optimisation & estimation des coûts/émissions de CO2 identifie les paramètres appropriés pour les modèles paramétrés et les blocs grâce à la technologie de l'intelligence artificielle (IA) d'optimisation par essaims particulaires (PSO) afin de respecter les critères d'optimisation basiques. De plus, ce module complémentaire estime les coûts du modèle ou les émissions de CO2 en spécifiant les coûts unitaires ou les émissions par définition de matériau pour le modèle structurel.
