La protection du ferraillage contre la corrosion définie selon l'EN-1992-1-1, autrement appelée l'enrobage des armatures considère de nombreux paramètres définis dans les Eurocodes pour les armatures de béton. Sur la base de ce modèle, il s'agit de montrer comment le logiciel de calcul RFEM traite la vérification de l'enrobage.

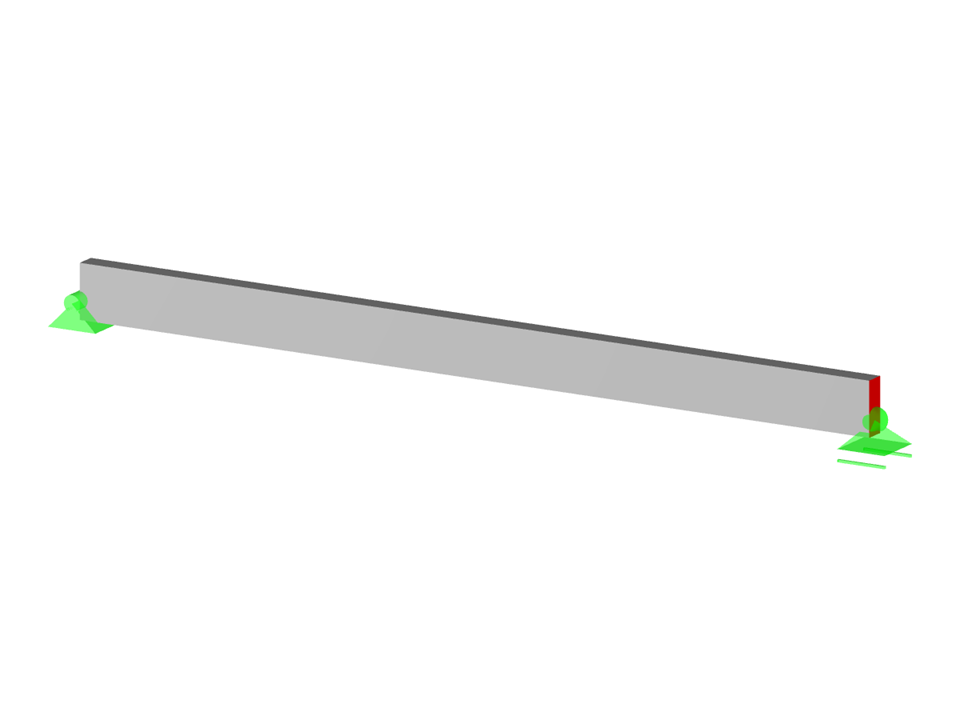

Poutre isostatique
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 3,900 t |
| Cotation fonctionnelle | 10,000 x 0,000 x 0,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
