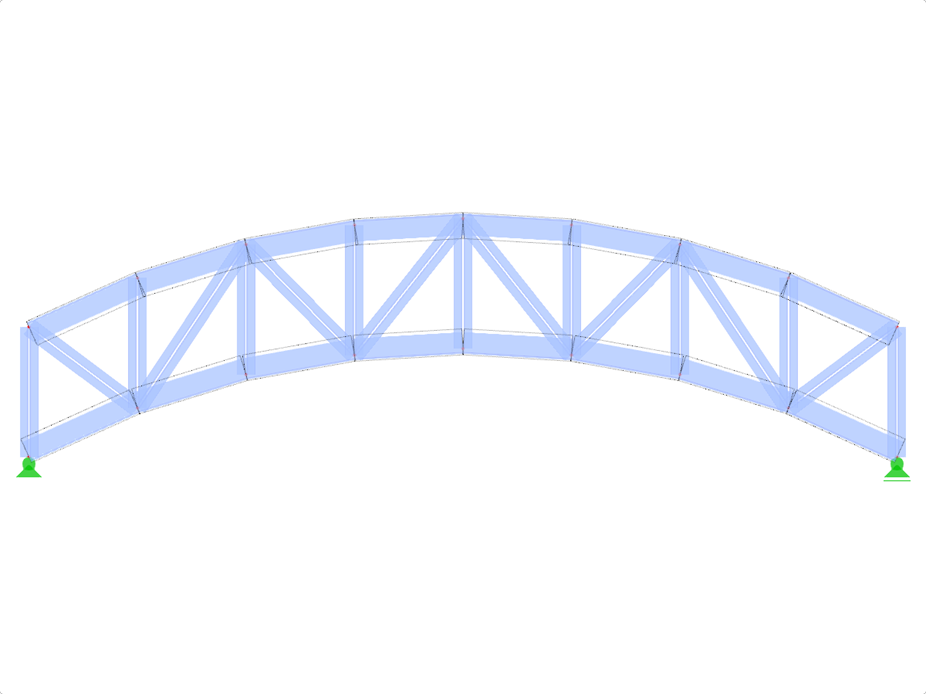

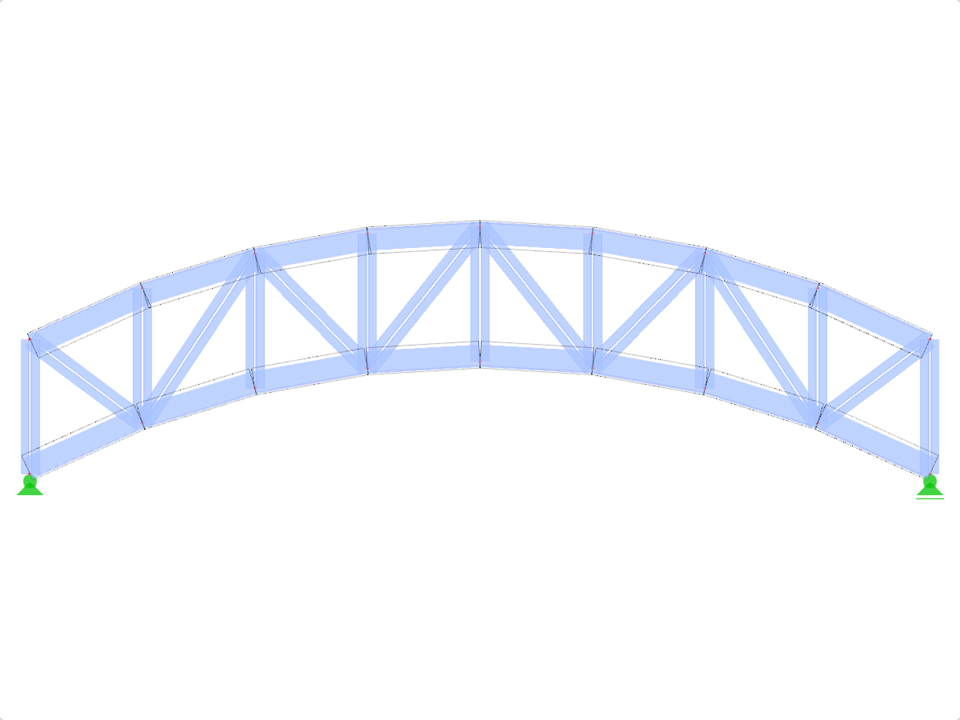

Treillis en arc (circulaire - membrures plates)
Entrée via la longueur totale (L)/première et dernière travées (L_1)/travées intermédiaires (L_2)/hauteur de la membrure inférieure (H_1) et (H)
Les membrures supérieure et inférieure ont le même rayon
FT901c-plg-r | Ferme de baril d'arc
Des paramètres de bloc modifiables dynamiquement | |
Nombre de nœuds | 18 |
Nombre de lignes | 33 |
Nombre de barres | 33 |
Nombre de surfaces | 0 |
Nombre de solides | 0 |
Nombre de cas de charge | 1 |
Nombre de combinaisons de charges | 0 |
Nombre de combinaisons de résultats | 0 |
Poids total | 1,050 t |
Cotation fonctionnelle | 8,000 x 2,200 x 0,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
