Obloukový válcový nosník (kruhový - ploché pásy)
Zadání pomocí celkové délky (L)/prvního a posledního pole (L_1)/středních polí (L_2)/výšky dolního pásu (H_1) a (H)
Horní a dolní pásy mají stejný poloměr

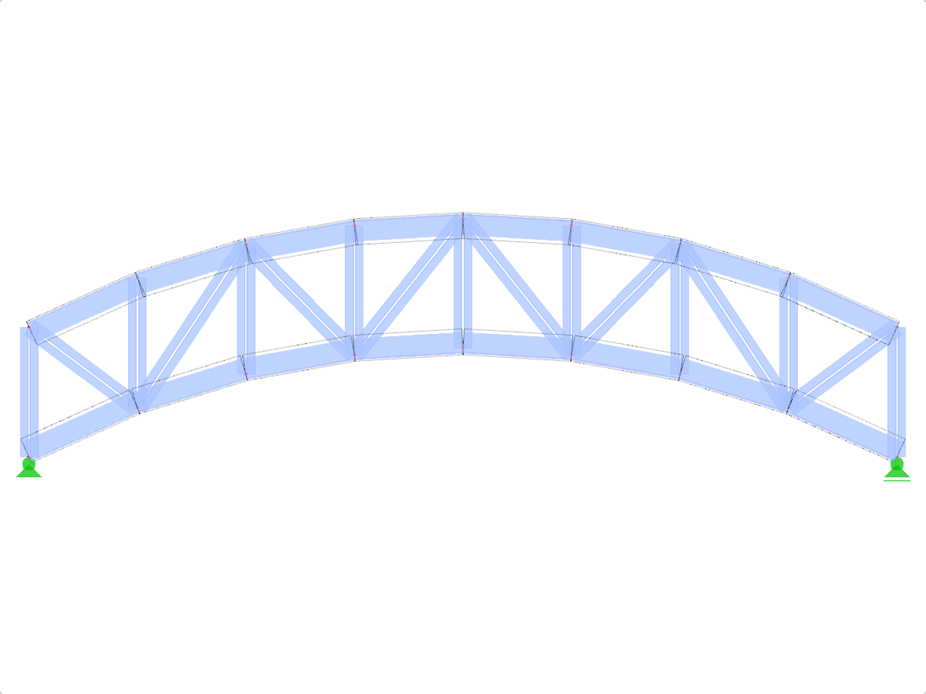

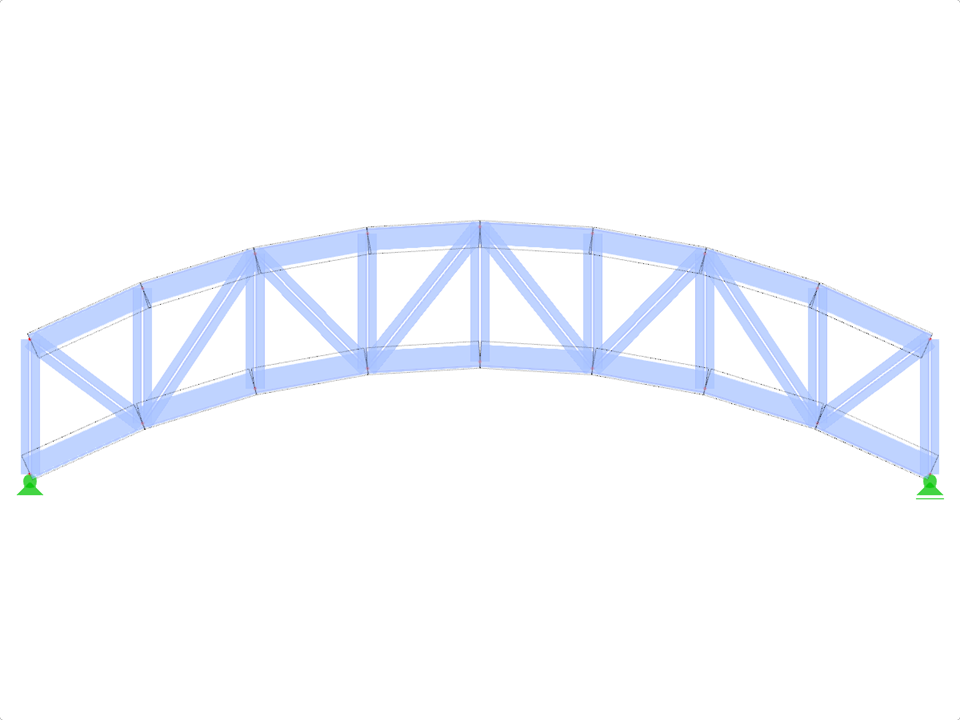

FT901c-plg-r | Příďový obloukový příhradový vazník
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 18 |
Počet linií | 33 |
Počet prutů | 33 |
Počet ploch | 0 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 1,050 t |
Rozměry | 8,000 x 2,200 x 0,000 m |
