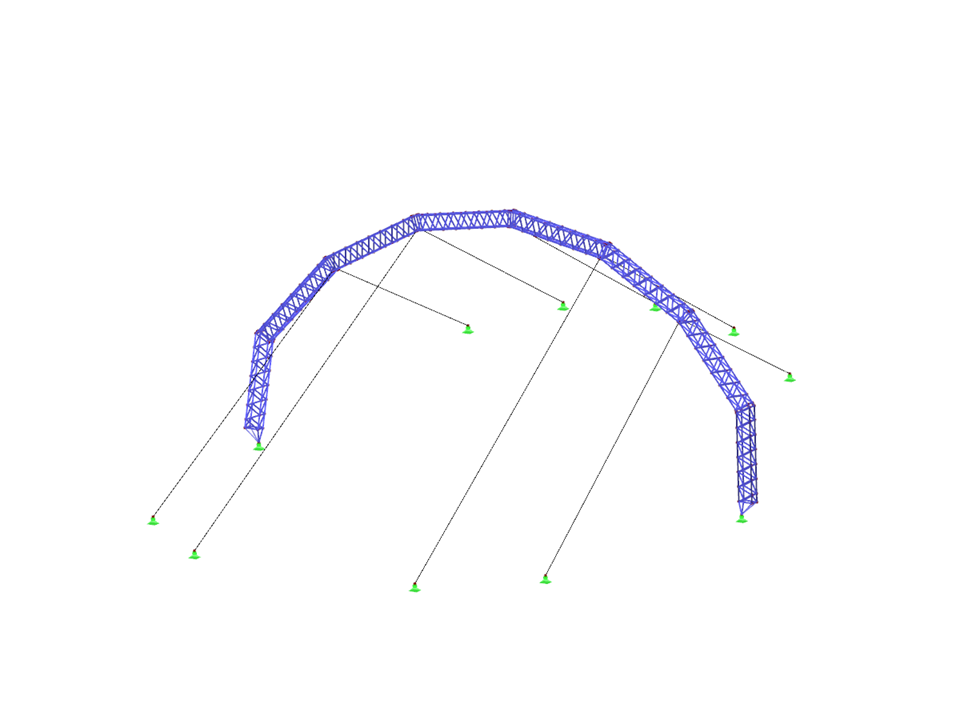

Structure porteuse de la toile avec arcs en treillis
| Nombre de nœuds | 361 |
| Nombre de lignes | 859 |
| Nombre de barres | 859 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 2 |
| Poids total | 13,617 t |
| Cotation fonctionnelle | 58,615 x 70,728 x 27,588 m |
| Version du logiciel | 5.24.01 |
