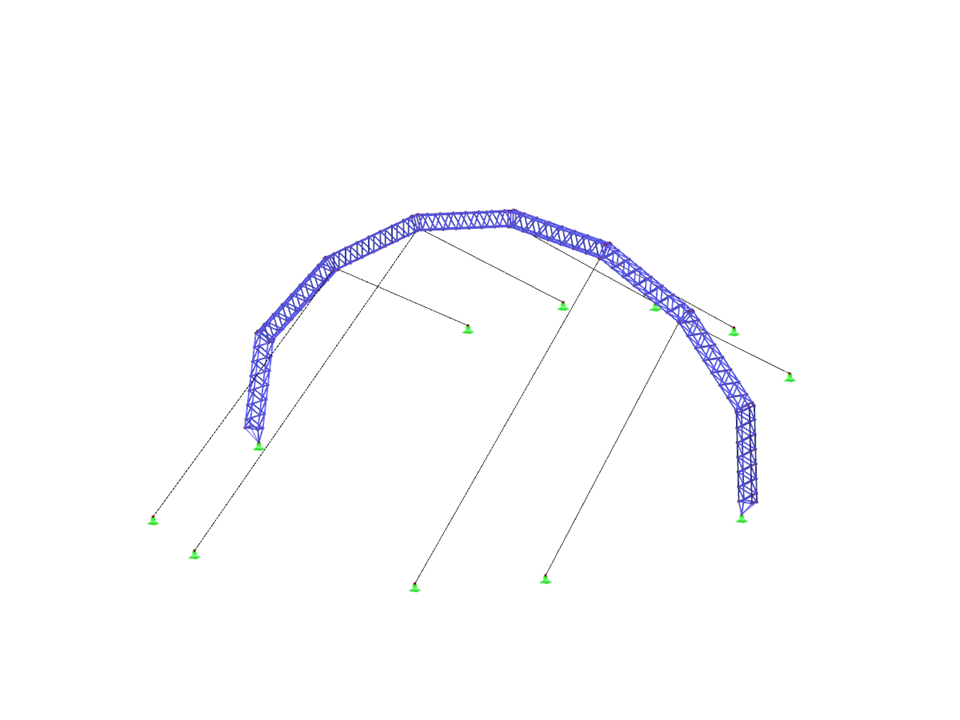

Stanová konstrukce s příhradovými oblouky
| Počet uzlů | 361 |
| Počet linií | 859 |
| Počet prutů | 859 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 2 |
| Celková hmotnost | 13,617 t |
| Rozměry | 58,615 x 70,728 x 27,588 m |
| Verze programu | 5.24.01 |
Funkce programu
Funkce programu
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
Výsledky seizmického posouzení jsou rozděleny do dvou částí: požadavky na pruty a požadavky na spoje.
"Seizmické požadavky" zahrnují požadovanou pevnost v ohybu a požadovanou smykovou pevnost spoje nosníku na sloup. Jsou uvedeny v záložce 'Přípoj momentového rámu po prutech'. U vyztužených rámů se požadovaná pevnost spoje ztužení v tahu a a v tlaku uvede v záložce 'Přípoj ztužení po prutech'.
Provedená posouzení se vám zobrazí v tabulkách. V detailech posouzení jsou přehledně uvedeny vzorce a odkazy na normu.
V Add-Onu Posouzení železobetonových konstrukcí nabízí možnost provést seizmické posouzení ocelových prutů podle AISC 341-16.
V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
