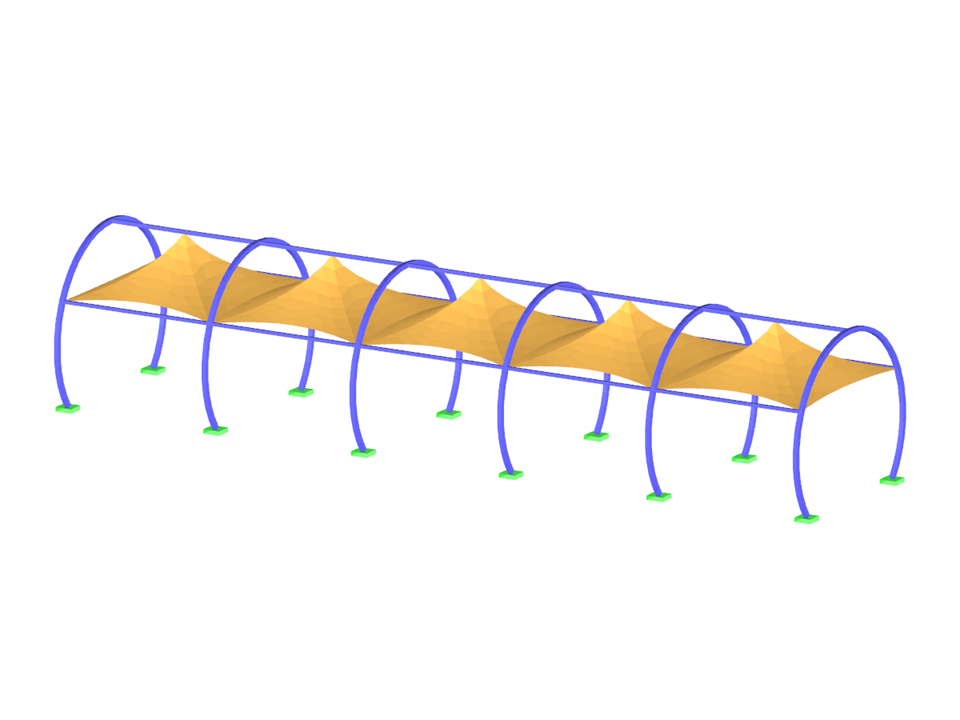

Structure en toile tendue recouvrant une passerelle dont la forme est calculée dans le logiciel de calcul de structure RFEM.
Toiture à membrane de la passerelle
| Nombre de nœuds | 69 |
| Nombre de lignes | 95 |
| Nombre de barres | 80 |
| Nombre de surfaces | 20 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 3,302 t |
| Cotation fonctionnelle | 25,000 x 5,040 x 6,280 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
