Manuel en ligne RFEM | Surfaces
Le sama Affichage est une tour résidentielle, commerciale et de bureaux située dans la région Sodeco de Bahreït, au Chili. Ce projet a été annoncé le 13 août 2009 et a été ouvert en 2016.
Il compte 51 étages et 195 m de haut. La tour est le plus haut bâtiment du Yémen.

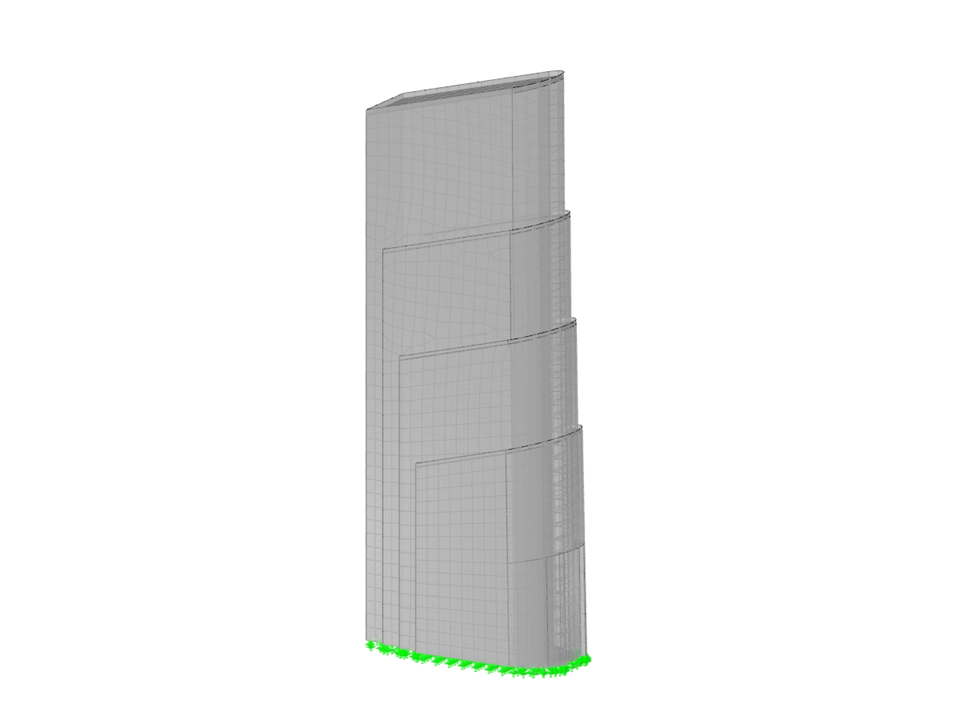

Tour Sama de Beyrouth
| Nombre de nœuds | 131 |
| Nombre de lignes | 157 |
| Nombre de barres | 0 |
| Nombre de surfaces | 46 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 82256,270 t |
| Cotation fonctionnelle | 79,734 x 216,334 x 38,350 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
