Un modèle réalisé par l'équipe technique de Dlubal Latam. Le modèle peut également être disponible sous forme de bloc paramétré sur le site de Dlubal Latam.
Ce fichier à télécharger contient un modèle paramétré enregistré en tant que bloc (type de fichier *.rfs).

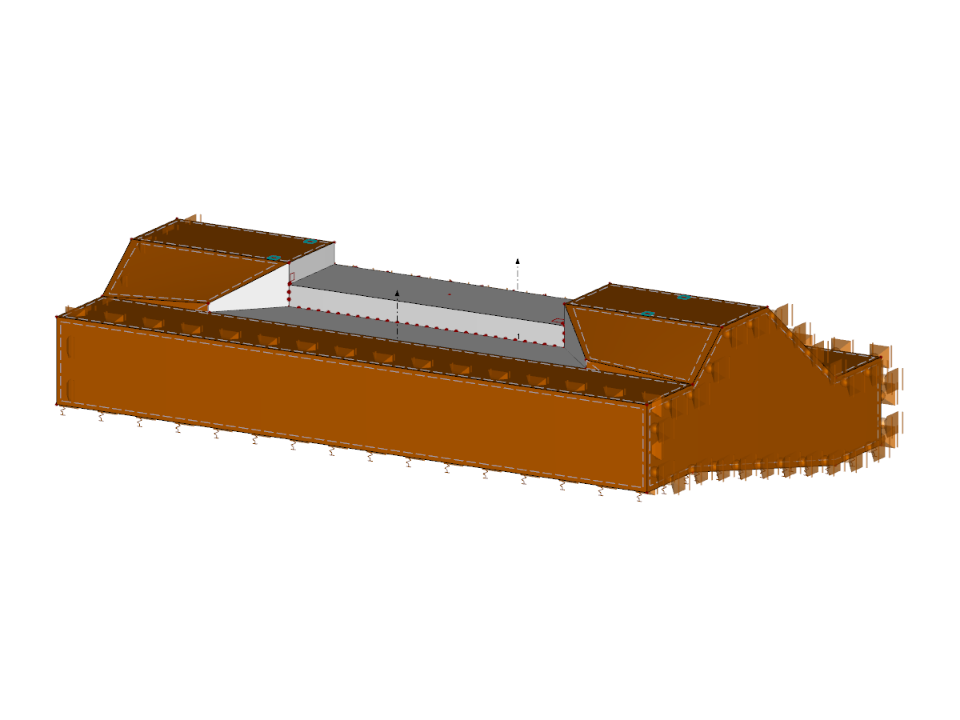

Bloc de déversoir
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 111 |
| Nombre de lignes | 135 |
| Nombre de surfaces | 46 |
| Nombre de solides | 1 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 15 |
| Nombre de combinaisons de résultats | 5 |
| Poids total | 830,710 t |
| Cotation fonctionnelle | 15,930 x 10,300 x 4,765 m |
| Version du logiciel | 5.19.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
