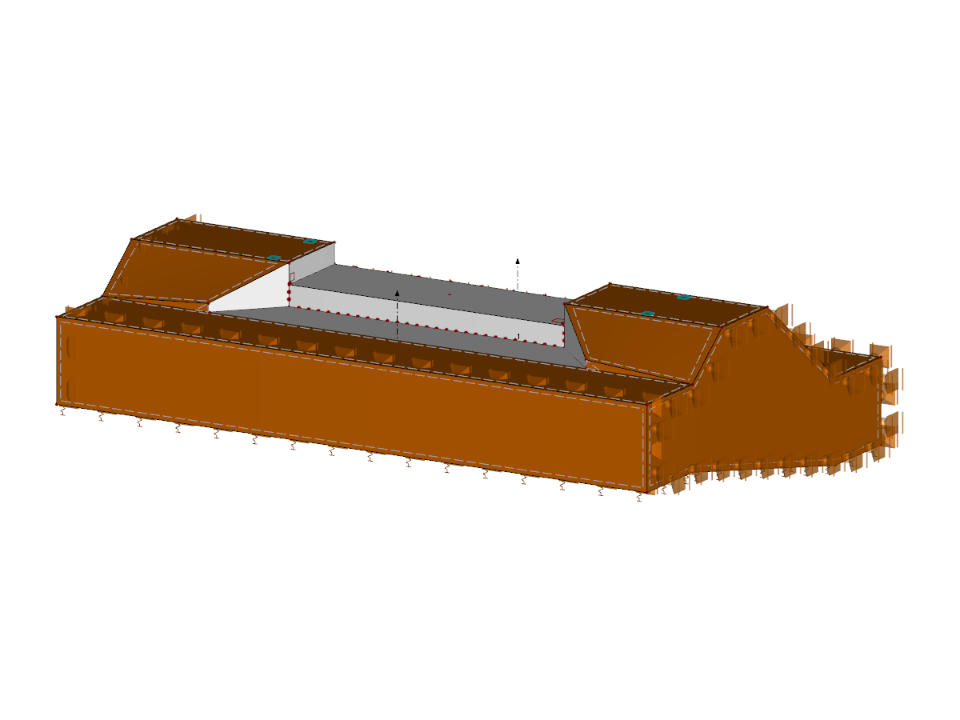

Blok jazu
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 111 |
| Liczba linii | 135 |
| Liczba powierzchni | 46 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 15 |
| Liczba kombinacji wyników | 5 |
| Ciężar całkowity | 830,710 t |
| Wymiarowanie | 15,930 x 10,300 x 4,765 m |
| Wersja programu | 5.19.01 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
