Un modèle réalisé par l'équipe technique de Dlubal Latam. Le modèle peut également être disponible sous forme de bloc paramétré sur le site de Dlubal Latam.
Ce fichier à télécharger contient un modèle paramétré enregistré sous forme de bloc (de type fichier *.rfs). Pour plus d'informations sur les modèles et les blocs paramétrés, consultez le court tutoriel vidéo - TV 010 | Création et importation de blocs - lien ci-dessous

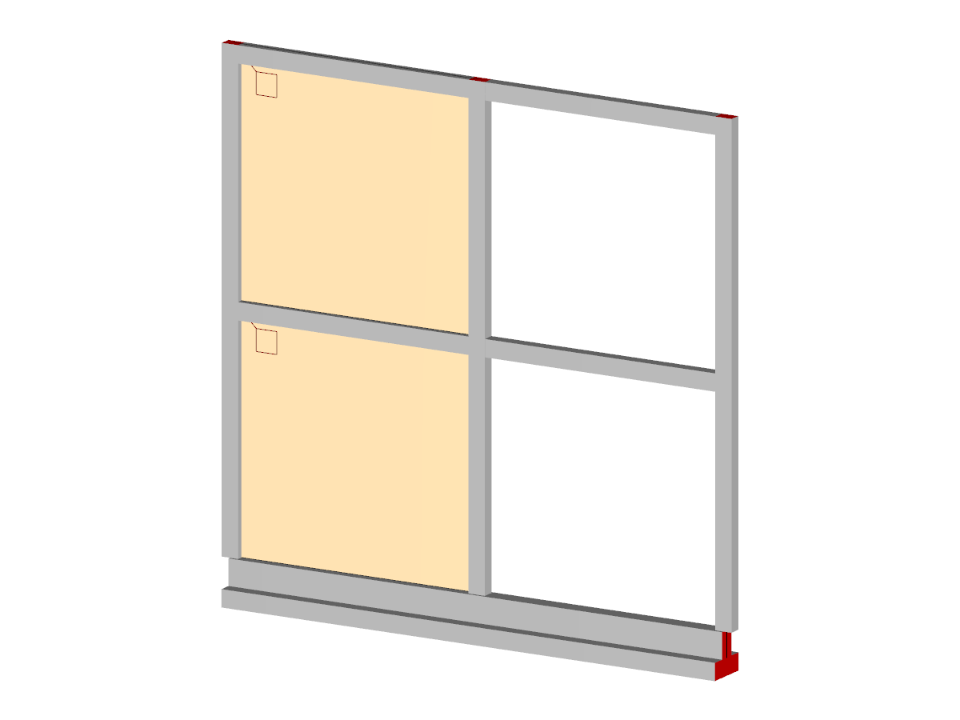

Mur en maçonnerie à deux étages
Des paramètres de bloc modifiables dynamiquement | |
Nombre de nœuds | 9 |
Nombre de lignes | 12 |
Nombre de barres | 12 |
Nombre de surfaces | 2 |
Poids total | 6,296 t |
Cotation fonctionnelle | 6,000 x 0,000 x 5,906 m |
Version du logiciel | 5.26.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Le modèle de matériau maçonnerie orthotrope 2D est un modèle élasto-plastique qui permet notamment de considérer le ramollissement du matériau, qui peut être différent dans les directions locales x et y d'une même surface. Ce modèle de matériau est adapté aux murs en maçonnerie (non armés) avec des charges s'exerçant dans le plan.
Les résultats des contraintes de solide peuvent être affichés sous forme de points 3D colorés dans les éléments finis.
Le nombre de degrés de liberté dans un nœud n'est plus un paramètre de calcul global dans RFEM (6 degrés de liberté pour chaque nœud de maillage dans les modèles 3D, 7 degrés de liberté pour l'analyse de torsion de gauchissement). Ainsi, chaque nœud est généralement considéré avec un nombre de degrés de liberté différent, ce qui conduit à un nombre variable d'équations dans le calcul.
Cette modification accélère le calcul, en particulier pour les modèles pouvant être simplifiés de manière significative tels que les structures en treillis et à membrane.
Dans le Navigateur de projet - Résultats de RFEM et dans le Tableau 4.0, vous pouvez afficher l'ensemble des déformations des barres, surfaces et solides (par exemple, les déformations principales totales, les déformations équivalentes totales, etc.).
Pour l'analyse plastique d'assemblages avec des éléments surfaciques, vous pouvez par exemple afficher les déformations plastiques déterminantes.
