Model vytvořený technickou skupinou Dlubal Latam. Model může být k dispozici také jako parametrický blok na webu společnosti Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rfs). Další informace o parametrických modelech a blocích najdete v krátkém videotutoriálu - SVT 010 | Vytvoření a import bloků - viz odkaz níže.

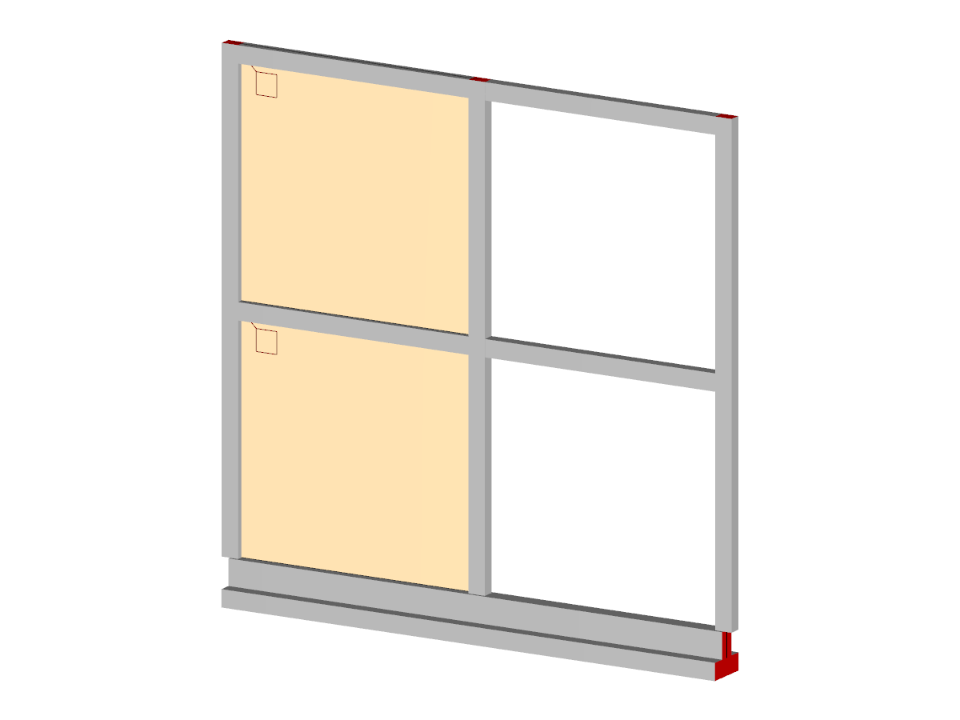

Dvoupodlažní zdivo
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 9 |
| Počet linií | 12 |
| Počet prutů | 12 |
| Počet ploch | 2 |
| Celková hmotnost | 6,296 t |
| Rozměry | 6,000 x 0,000 x 5,906 m |
| Verze programu | 5.26.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
