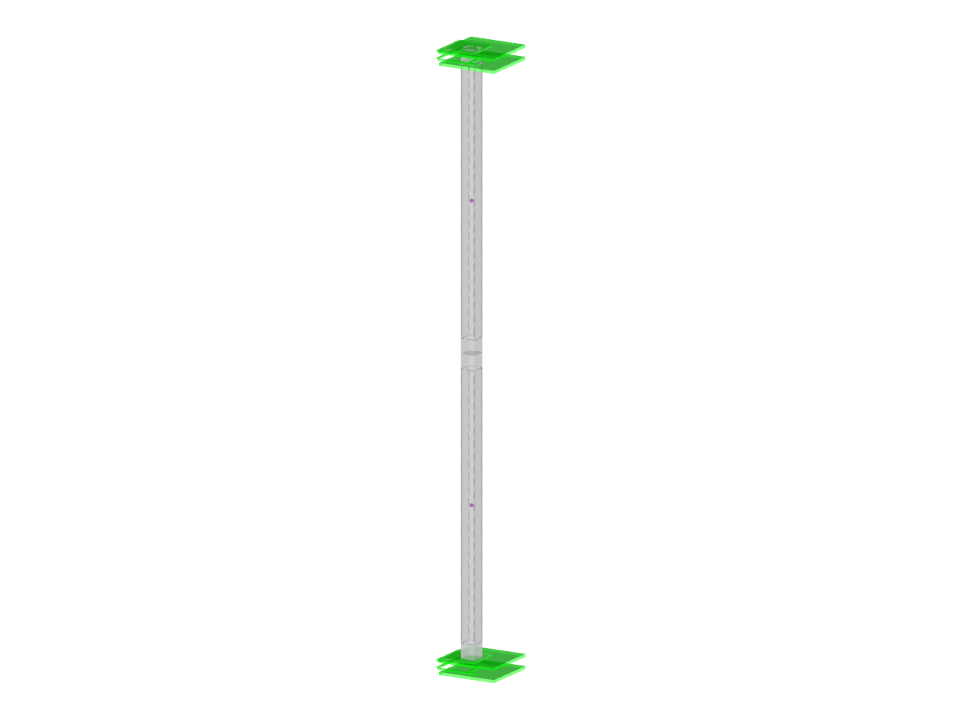

Exemple de vérification 0008 | 19
Nombre de nœuds | 12 |
Nombre de lignes | 20 |
Nombre de surfaces | 11 |
Nombre de solides | 2 |
Nombre de cas de charge | 2 |
Cotation fonctionnelle | 0,336 x 0,336 x 2,336 m |
Version du logiciel | 5.28.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
