Manuel en ligne RFEM | Surfaces
Téléchargez ici le modèle d'une halle en bois et ouvrez-le avec le logiciel de calcul aux éléments finis RFEM 6.
- Ce modèle est utilisé dans le webinaire «Modélisation et calcul de structures en bois avec RFEM 6 et RSTAB 9» du 23 février 2022.

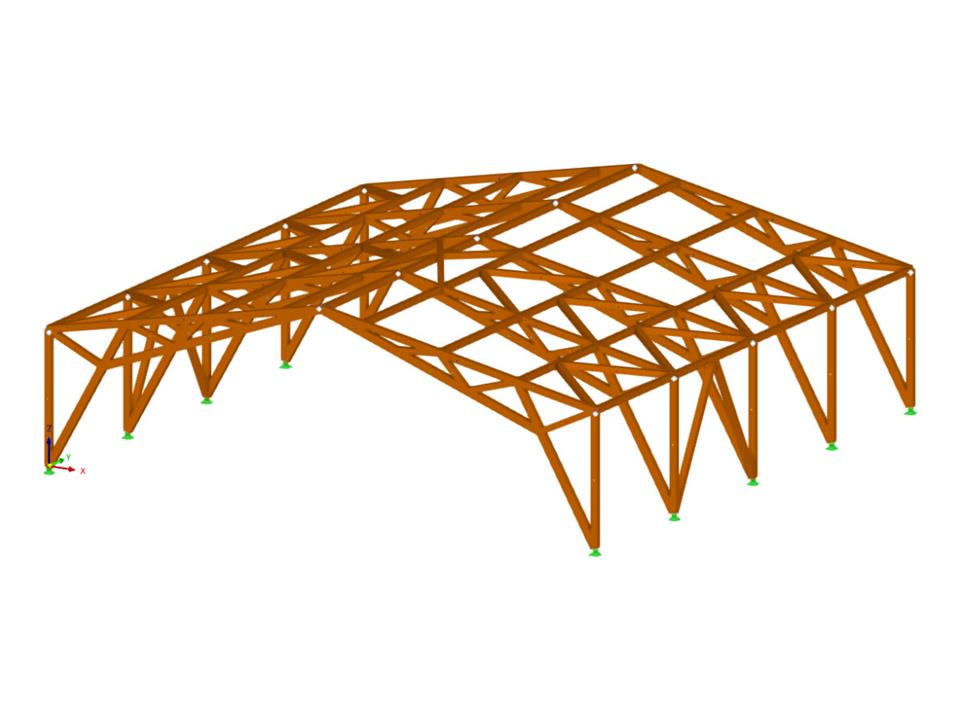

Halle en bois | EN 1995
| Nombre de nœuds | 100 |
| Nombre de lignes | 148 |
| Nombre de barres | 148 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 4 |
| Nombre de combinaisons de charges | 27 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 9,952 t |
| Cotation fonctionnelle | 20,000 x 6,500 x 20,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
