Manuel en ligne RFEM | Surfaces

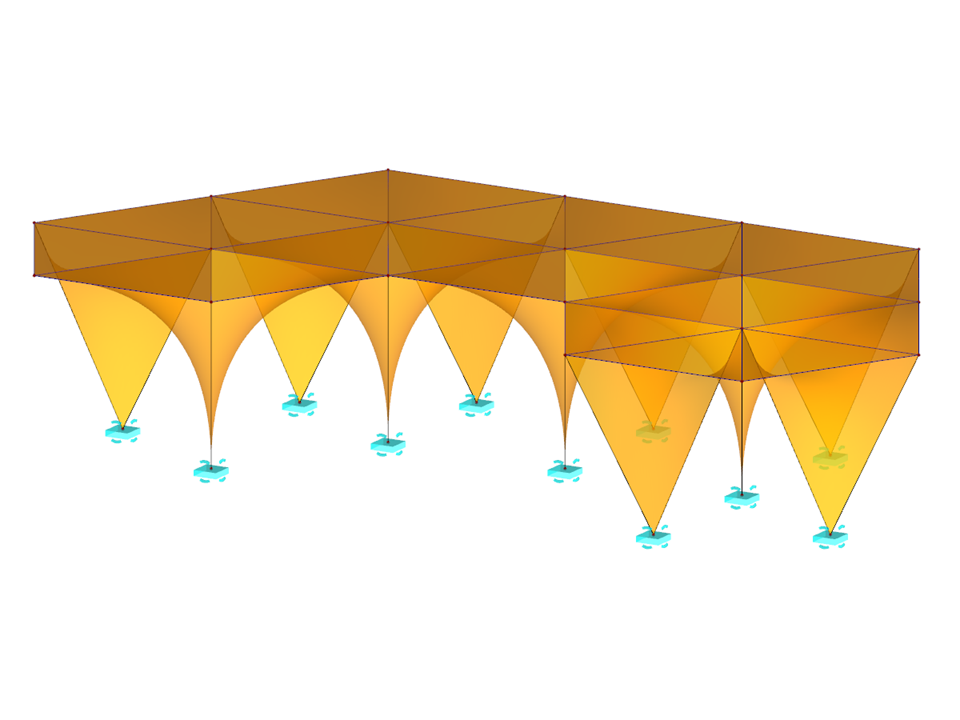

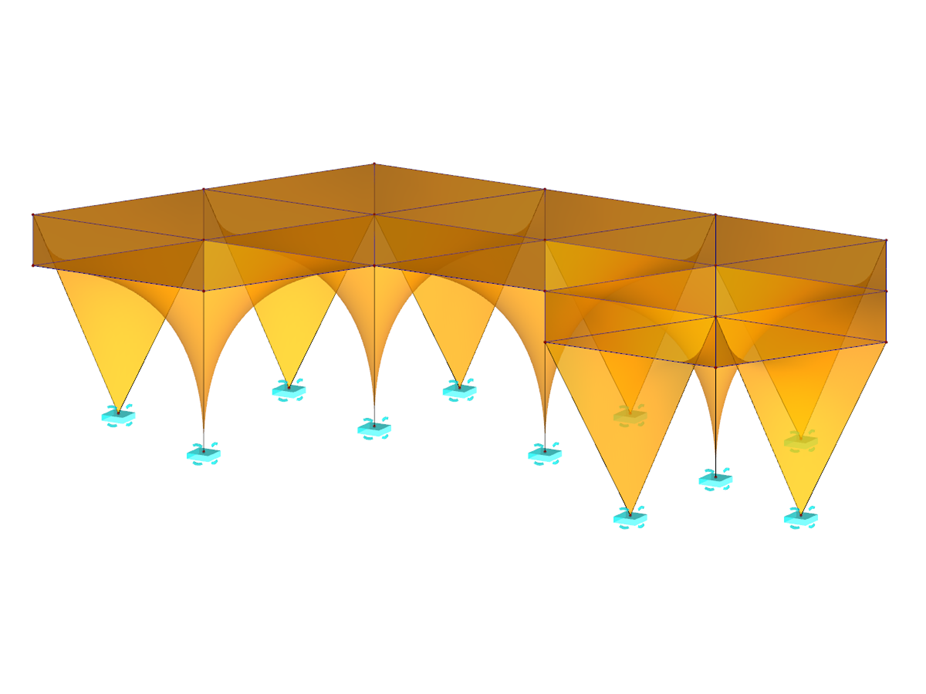

Stalactite de bambou
| Nombre de nœuds | 30 |
| Nombre de lignes | 62 |
| Nombre de barres | 62 |
| Nombre de surfaces | 23 |
| Nombre de cas de charge | 9 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 28,686 t |
| Cotation fonctionnelle | 28,708 x 15,498 x 6,588 m |
| Version du logiciel | 5.14.01 |
Webinaire
Webinaire
Base de connaissance
.png?mw=350&hash=458805af035d26392b3c2c05a68d0a85ef8b1272)
Les résultats des contraintes de solide peuvent être affichés sous forme de points 3D colorés dans les éléments finis.
Avec le type d'épaisseur « Panneau de poutre », vous pouvez modéliser des ossatures bois en 3D. Il suffit de définir la géométrie de la surface et les éléments du panneau en bois sont générés via une structure barre-surface interne, y compris la simulation de la flexibilité de l'assemblage.
Vous avez la possibilité d'effectuer une vérification de la résistance au feu des surfaces à l'aide de la méthode de la section réduite. La réduction est appliquée sur l'épaisseur de la surface. Les vérifications peuvent être effectuées pour tous les matériaux bois admis pour le calcul.
Pour le bois lamellé-croisé, vous pouvez choisir entre les différents types d'adhésif, et décider la chute de parties de couche carbonisée est possible de sorte qu'une carbonisation accrue soit attendue dans certaines zones de couche.
Entre autres, les fabricants de bois lamellé-croisé suivants sont disponibles dans la bibliothèque de structures en couches :
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Superstructures répertoriées dans l'édition 32 de Lignatec « Bois lamellé-croisé de production suisse ».
En important une composition de la bibliothèque de structures en couches, tous les paramètres pertinents sont automatiquement adoptés. La base de données est continuellement mise à jour et enrichie.
