Système de treillis à câbles radial | Remontée vers le centre

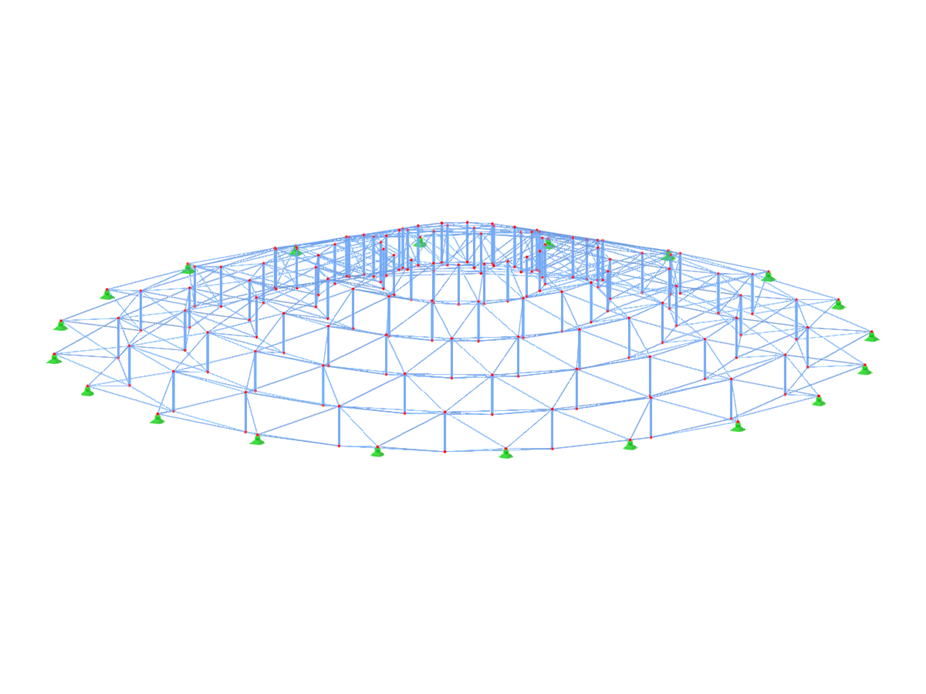

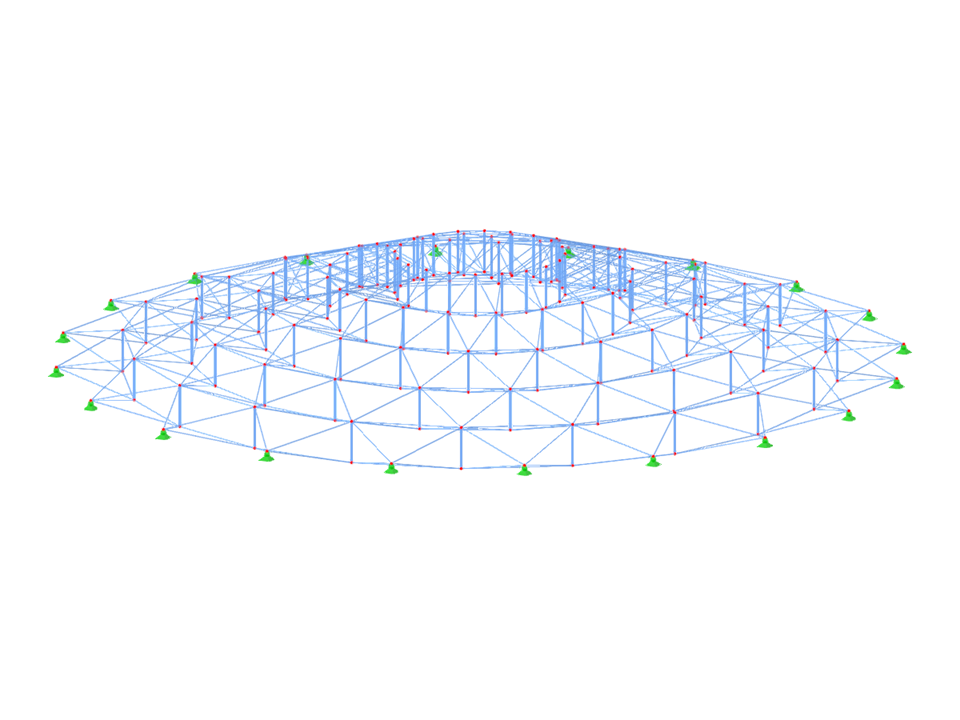

RCT001 | Système de treillis de câble radial | Élévation vers le centre
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 220 |
| Nombre de lignes | 700 |
| Nombre de barres | 700 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 7,488 t |
| Cotation fonctionnelle | 50,000 x 7,500 x 50,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
