Radiales Fachwerksystem aus Seilen | Aufsteigend in Richtung zur Mitte

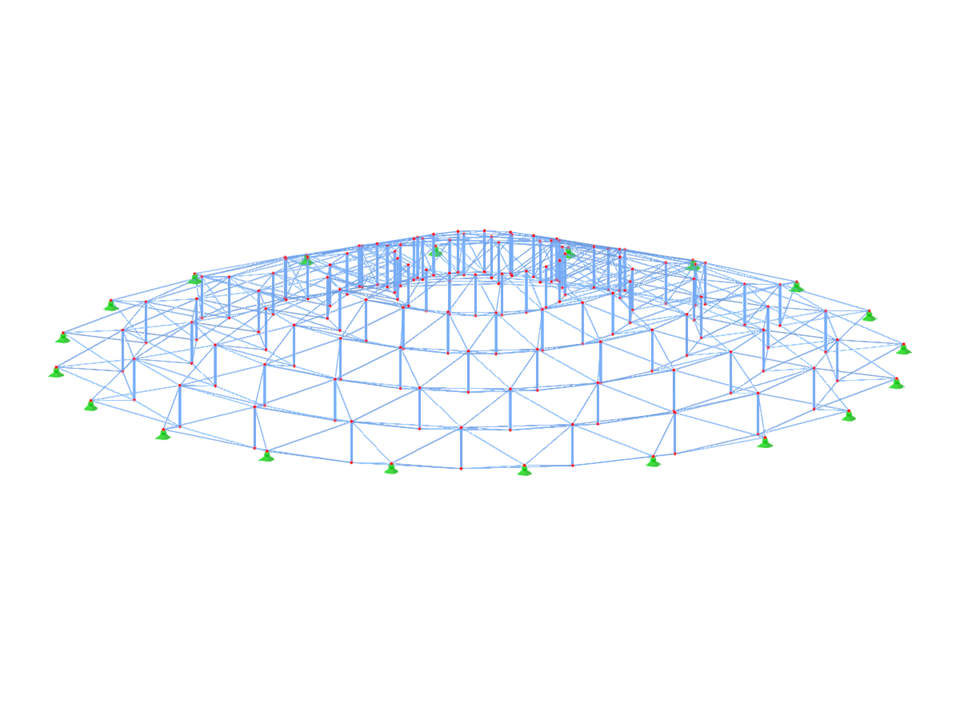

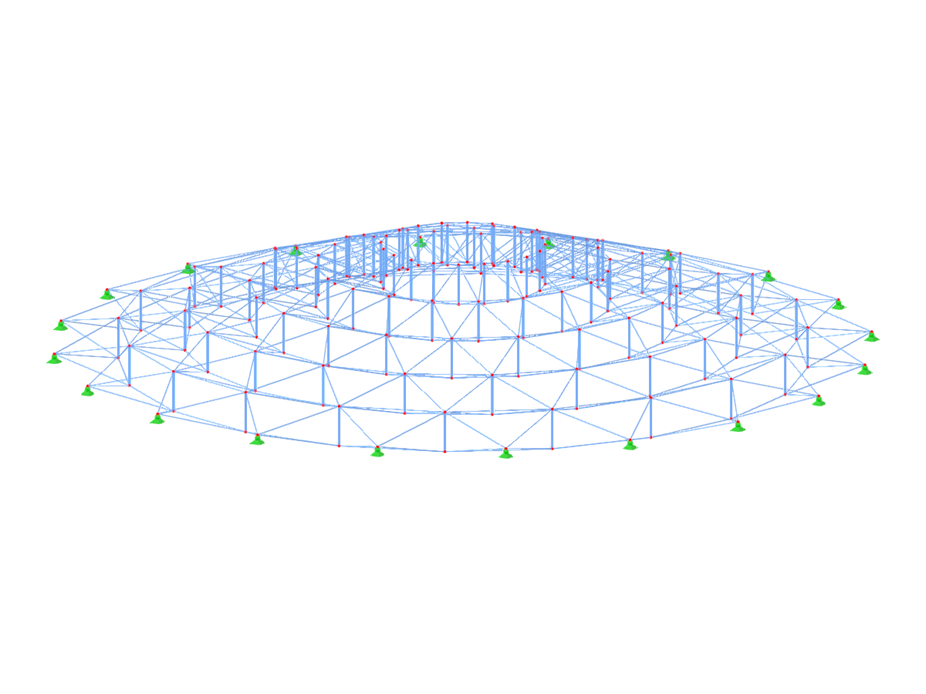

RCT001 | Radiales Fachwerksystem aus Seilen | Aufsteigend in Richtung zur Mitte
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 220 |
| Anzahl Linien | 700 |
| Anzahl Stäbe | 700 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 7,488 t |
| Abmessungen | 50,000 x 7,500 x 50,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
