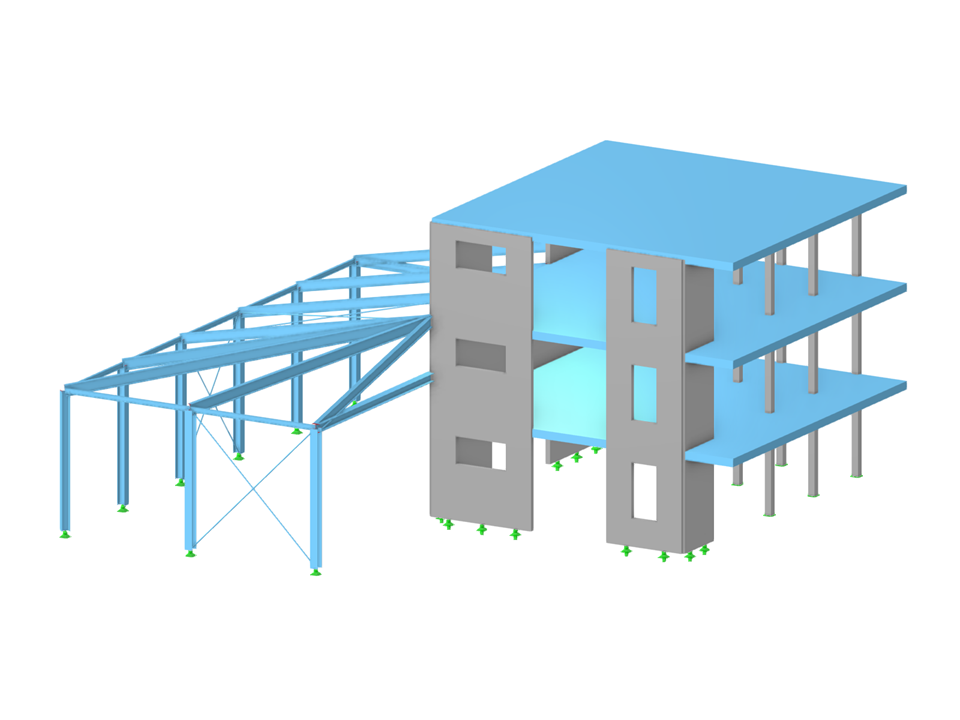

Bâtiment en béton armé avec annexe en acier
| Nombre de nœuds | 130 |
| Nombre de lignes | 182 |
| Nombre de barres | 52 |
| Nombre de surfaces | 29 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 10 |
| Nombre de combinaisons de charges | 100 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 1143,760 t |
| Cotation fonctionnelle | 22,000 x 10,500 x 20,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
