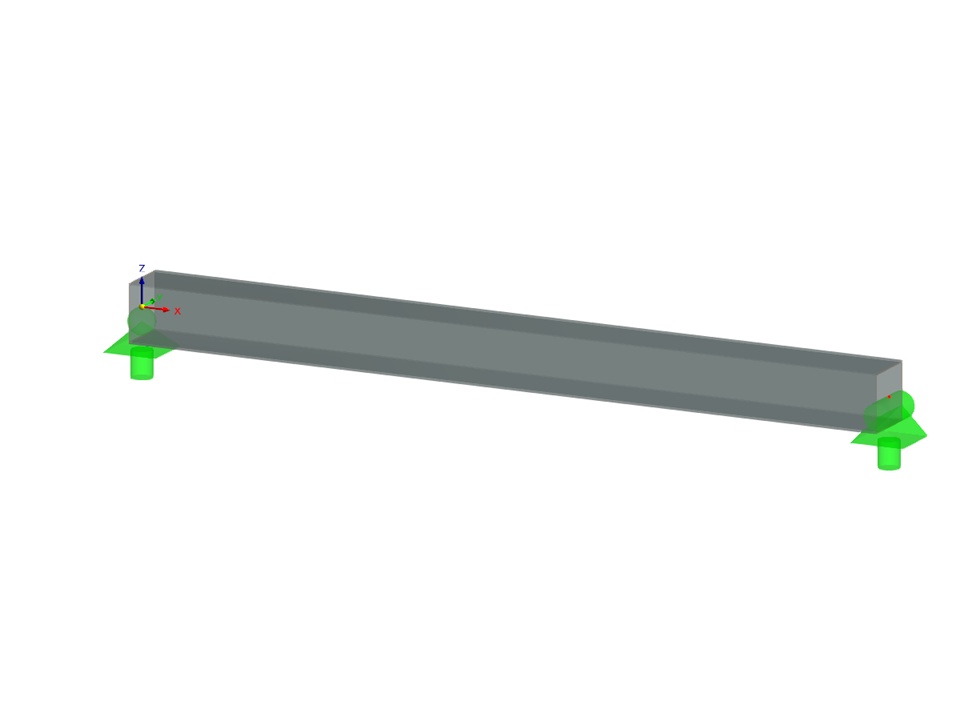

Déterminez la résistance en compression axiale admissible d'une poutre articulée de 2,5 m de long composée de différentes sections en alliage 6061-T6 et maintenue latéralement pour éviter le flambement autour de son axe faible selon le 2020 Aluminium Design Manual.
Exemple de vérification 001019 | 1
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 1 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,002 t |
| Cotation fonctionnelle | 1,016 x 0,000 x 0,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
