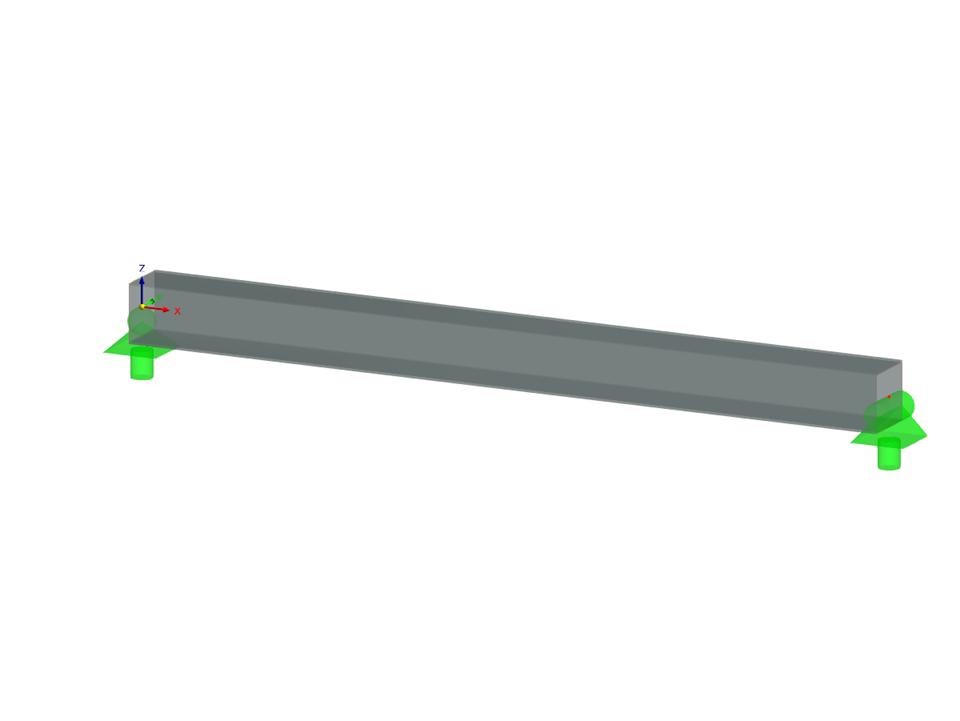

Stanovení pevnosti v dostředném tlaku u 2,438 m dlouhého nosníku různých průřezů ze slitiny 6061-T6 s bočním podepřením proti vybočení okolo osy s menší tuhostí v souladu s ADM (Aluminium Design Manual).
Verifikační příklad 001019 | 1
| Počet uzlů | 2 |
| Počet linií | 1 |
| Počet prutů | 1 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 1 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,002 t |
| Rozměry | 1,016 x 0,000 x 0,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
