Manuel en ligne RFEM | Surfaces
Téléchargez ici le modèle de ce bâtiment en béton armé à plusieurs étages et ouvrez-le dans le logiciel de calcul aux éléments finis RFEM 6.
Ce modèle est utilisé dans le webinaire 'Vérification de la sismicité selon l'Eurocode 8 dans RFEM 6 et RSTAB 9' du 7 décembre 2022 (arabe).

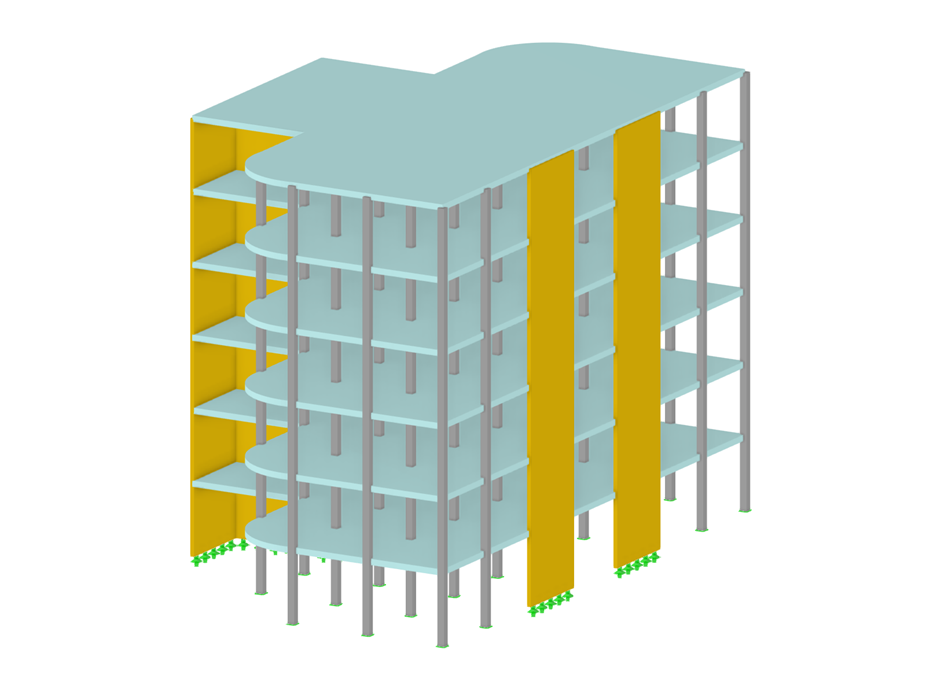

Bâtiment à plusieurs étages en béton et en acier
| Nombre de nœuds | 238 |
| Nombre de lignes | 318 |
| Nombre de barres | 144 |
| Nombre de surfaces | 42 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 6 |
| Nombre de combinaisons de charges | 1 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 2262,671 t |
| Cotation fonctionnelle | 18,000 x 21,000 x 28,071 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Webinaire
Webinaire
Fonctionnalité de produit
Le coefficient θ est calculé comme suit : $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Vous avez des sections de poteau individuelles ou des géométries de voile angulaires pour lesquelles vous avez besoin d'une vérification de la résistance au poinçonnement ?
Aucun problème. Dans RFEM 6, vous pouvez effectuer des vérifications de la résistance au poinçonnement non seulement pour les sections rectangulaires et circulaires, mais aussi pour toute autre forme de section.
Le modèle de bâtiment est calculé en deux phases :
- Calcul 3D global de l'ensemble du modèle, dans lequel les planchers sont modélisées en tant que plan rigide (diaphragme) ou en tant que plaque en flexion
- Calcul 2D local des différents planchers
Les résultats des poteaux et des voiles du calcul 3D et les résultats des dalles du calcul 2D sont combinés dans un seul modèle après le calcul. Il n'est donc pas nécessaire de basculer entre le modèle 3D et les différents modèles 2D des planchers. L'utilisateur ne travaille qu'avec un seul modèle, gagne un temps précieux et évite les erreurs éventuelles lors de l'échange manuel de données entre le modèle 3D et les différents modèles 2D des planchers.
Les surfaces verticales du modèle peuvent être divisées en voiles de cisaillement et en poutres-voiles. Le logiciel génère automatiquement des barres de résultat internes à partir de ces objets de mur, de sorte qu'ils puissent ensuite être utilisés selon la norme souhaitée dans la Vérification du béton pour .
Le module complémentaire Vérification du béton vous offre la possibilité d'effectuer une vérification simplifiée de la résistance au feu selon l'EN 1992-1-2 pour les poteaux (Chapitre 5.3.2) et les poutres (Chapitre 5.6).
Les méthodes suivantes sont disponibles pour la vérification simplifiée de la résistance au feu :
- Poteaux : Dimensions minimales des sections rectangulaires ou circulaires selon le tableau 5.2a et l'équation 5.7 pour le calcul de la durée d'exposition au feu
- Poutre : Dimensions minimales et distance de l'axe selon les tableaux 5.5 et 5.6
Vous pouvez déterminer les efforts internes pour la vérification de la résistance au feu de deux méthodes.
- 1 Dans ce cas, les efforts internes de la situation de projet accidentelle sont directement inclus dans le calcul.
- 2 Les efforts internes pour le calcul à température normale sont réduits à l'aide du facteur Eta,fi (ηfi) et sont ensuite utilisés dans la vérification de la résistance au feu.
De plus, il est possible de modifier la distance de l'axe selon l'Éq 5,5.
Le module complémentaire Vérification du béton vous permet d'effectuer la vérification à la fatigue des barres et des surfaces selon le chapitre 6.8 de l'EN 1992-1-1.
Pour la vérification à la fatigue, deux méthodes de calcul peuvent être sélectionnées dans les configurations de calcul :
- Méthode de calcul 1 : Calcul simplifié selon 6.8.6 et 6.8.7(2) : Le calcul simplifié est appliqué pour les combinaisons d'actions fréquentes selon l'EN 1992-1-1, 6.8.6(2) et l'EN 1990, Éq.(6.15b) avec les charges de trafic appropriées à l'état limite de service. L'étendue de contrainte maximale selon 6.8.6 est vérifiée pour l'acier de béton armé. La contrainte de compression du béton est déterminée à l'aide des contraintes supérieures et inférieures admissibles selon 6.8.7(2).
- Méthode de calcul 2 : Calcul de la contrainte équivalente vis à vis de l'endommagement selon 6.8.5 et 6.8.7(1) (vérification à la fatigue simplifiée) : La vérification à l'aide des étendues de contrainte équivalentes vis-à-vis de l'endommagement est effectuée pour la combinaison de fatigue selon l'EN 1992-1-1, 6.8.3, Éq. (6,69) avec l'action cyclique Qfat spécifiquement définie.
