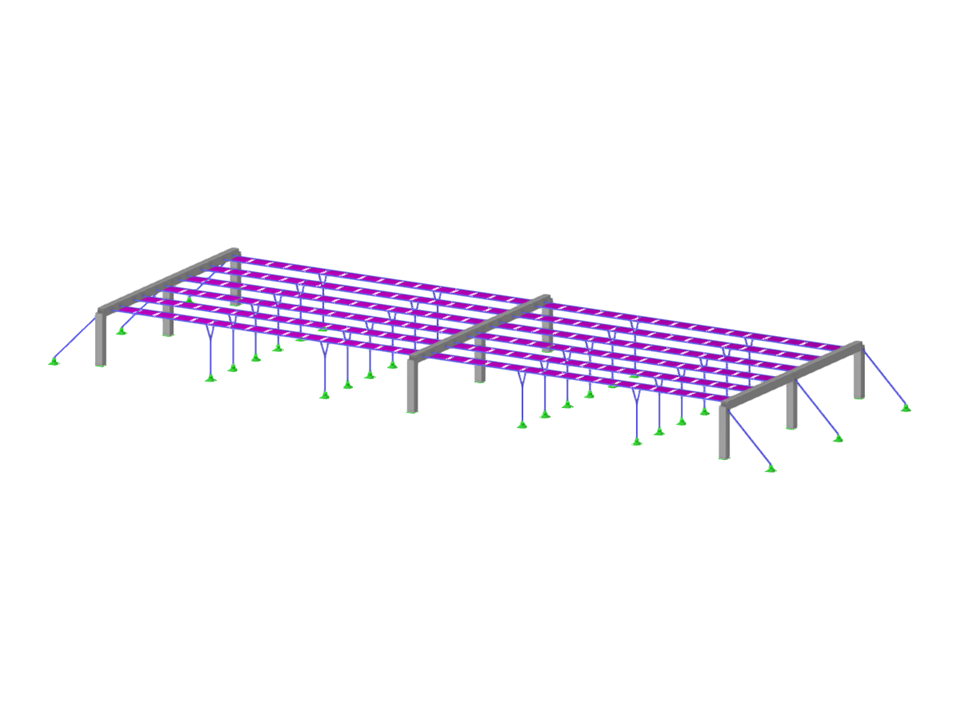

Système photovoltaïque flexible avec structure en béton.
Système photovoltaïque flexible
| Nombre de nœuds | 876 |
| Nombre de lignes | 885 |
| Nombre de barres | 117 |
| Nombre de surfaces | 192 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 6 |
| Nombre de combinaisons de charges | 10 |
| Nombre de combinaisons de résultats | 1 |
| Poids total | 31,968 t |
| Cotation fonctionnelle | 46,000 x 3,000 x 15,000 m |
