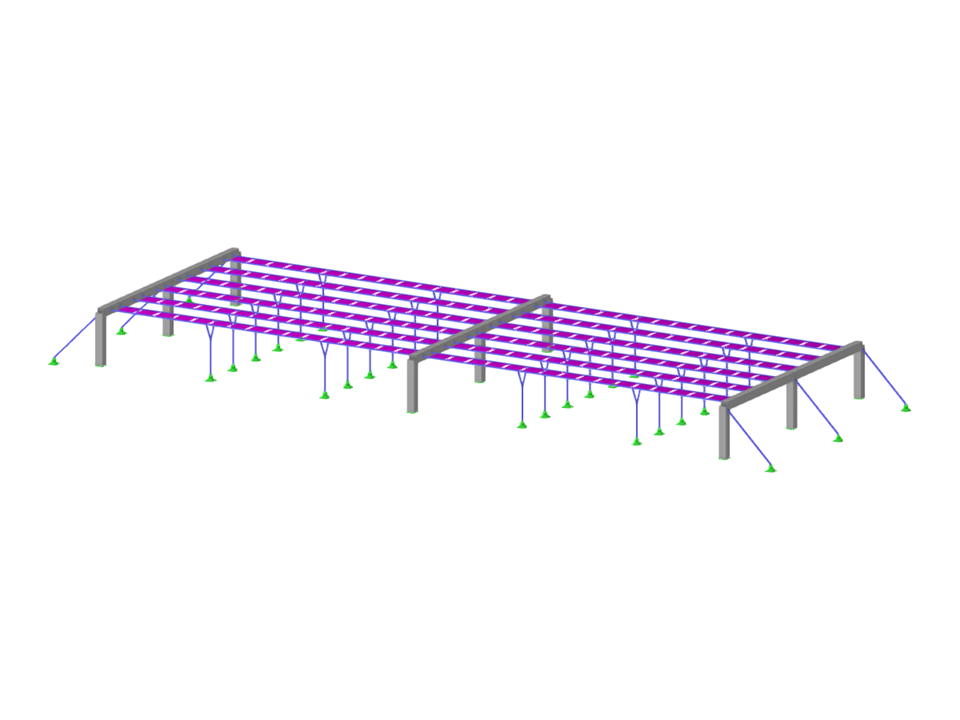

Flexibilní držák pro fotovoltaiku s betonovou rámovou konstrukcí.
Flexibilní fotovoltaický držák
| Počet uzlů | 876 |
| Počet linií | 885 |
| Počet prutů | 117 |
| Počet ploch | 192 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 6 |
| Počet kombinací zatížení | 10 |
| Počet kombinací výsledků | 1 |
| Celková hmotnost | 31,968 t |
| Rozměry | 46,000 x 3,000 x 15,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
