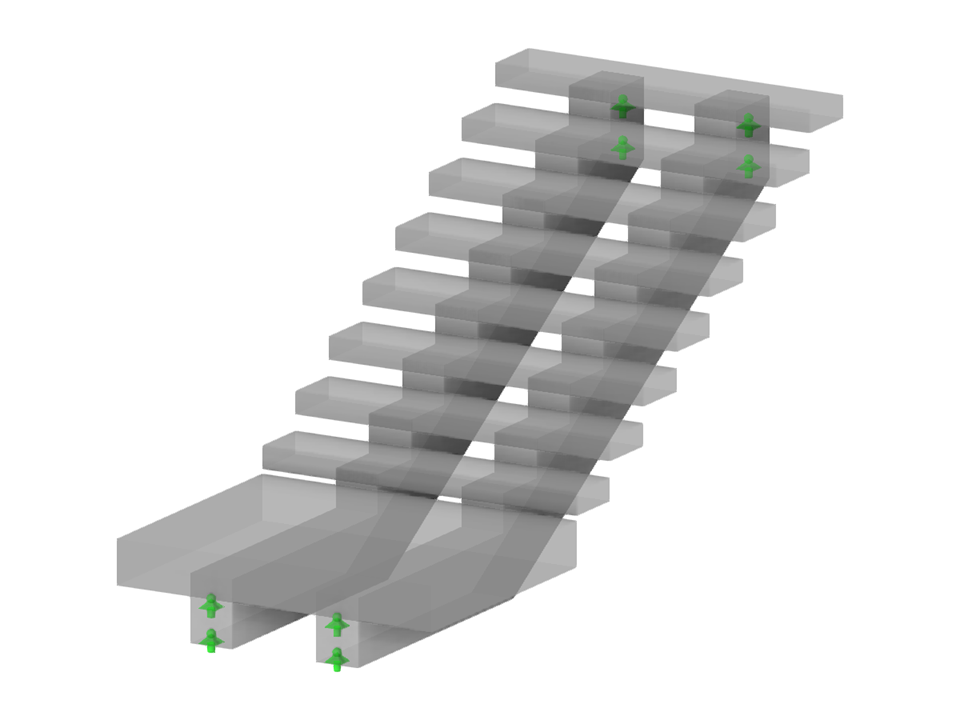

Escalier en béton à une volée supporté par une poutre à deux niveaux avec palier inférieur. Cette poutre se trouve sous les marches de l'escalier et est ancrée à la structure environnante, offrant ainsi stabilité et appui.
STC035 | Escalier avec poutre double et palier inférieur
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 78 |
| Nombre de lignes | 78 |
| Nombre de barres | 0 |
| Nombre de surfaces | 11 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 3,046 t |
| Cotation fonctionnelle | 1,500 x 1,660 x 3,400 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
